GB/T 19672-2021《管線閥門 技術條件》完整解讀

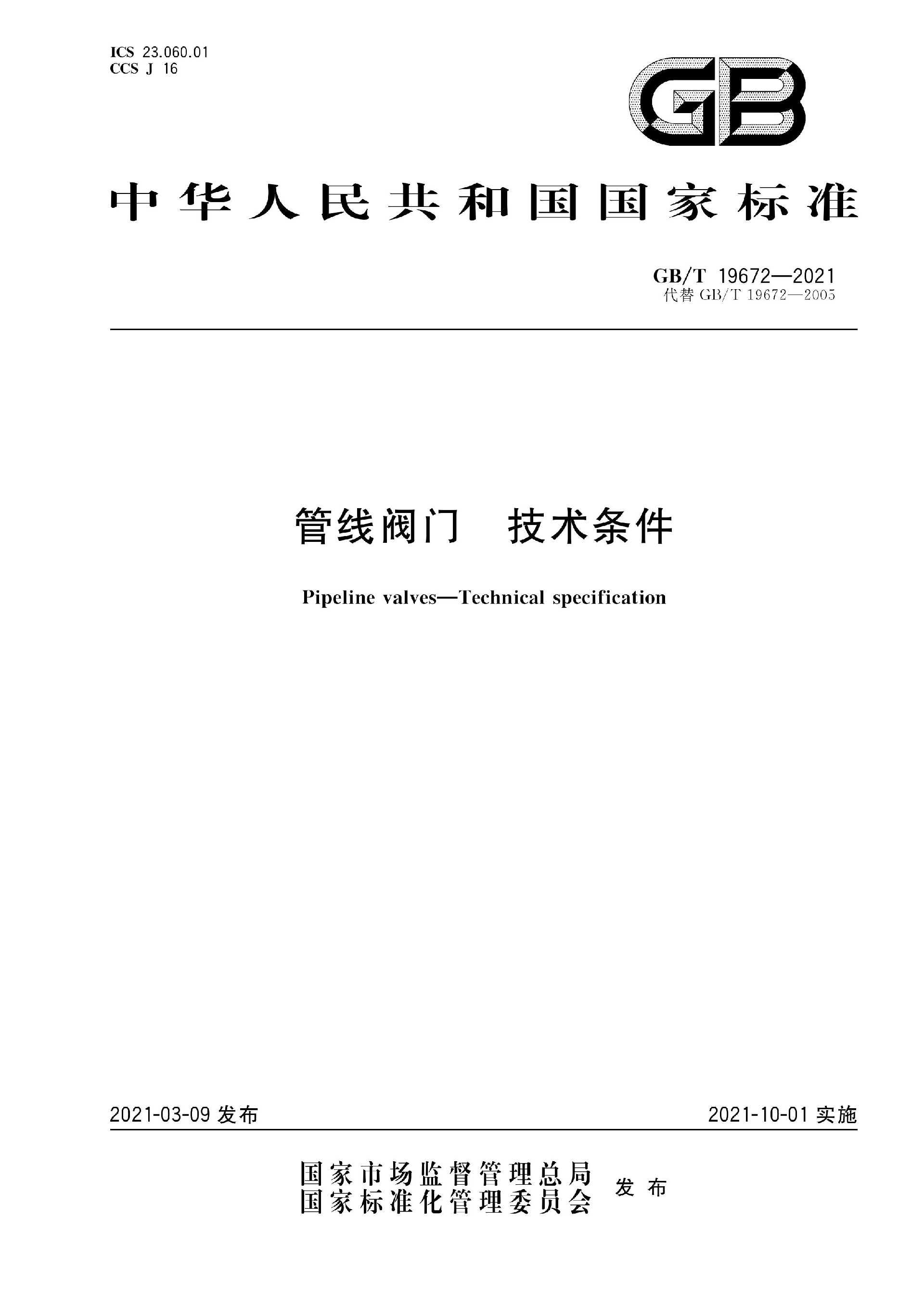

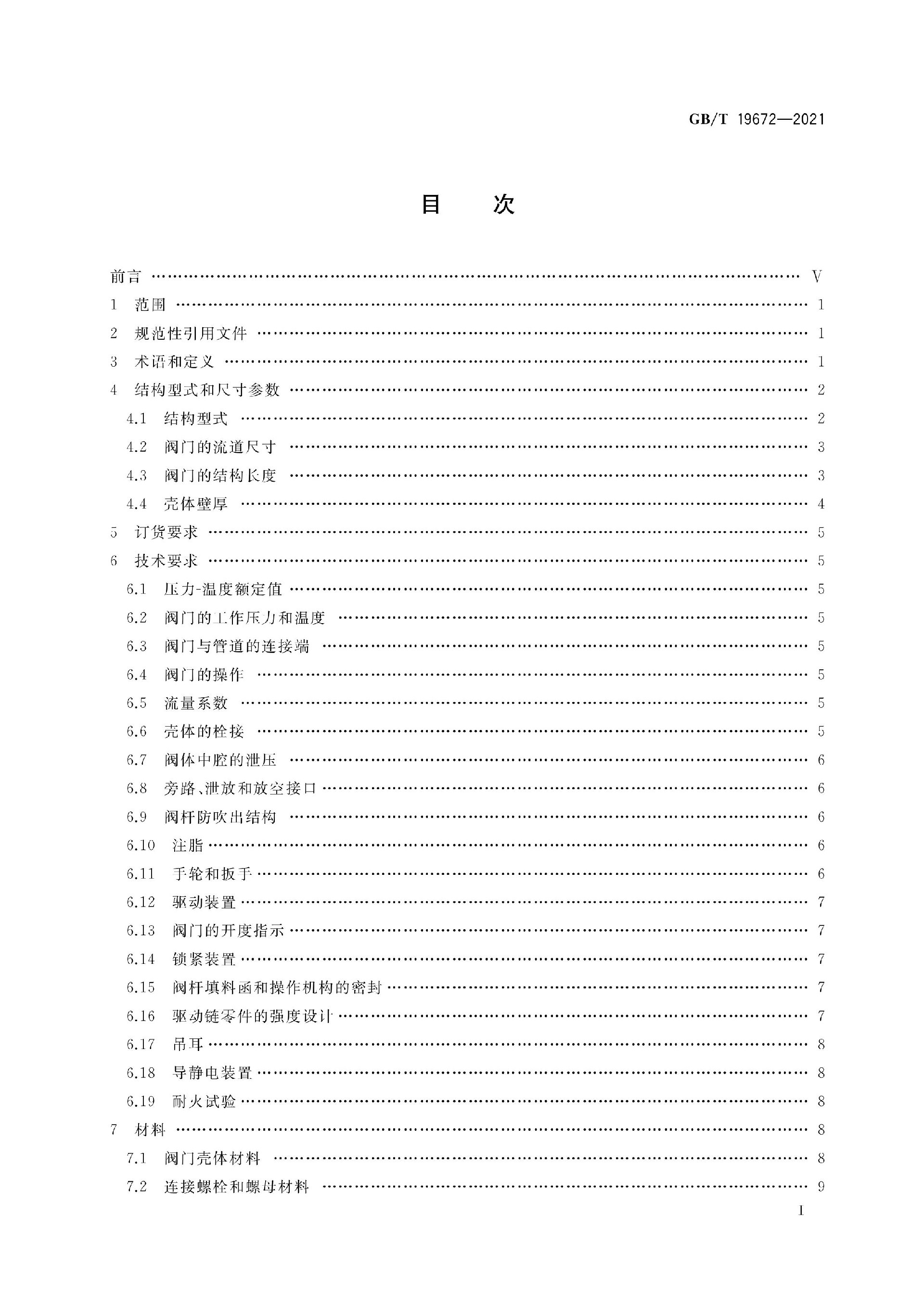

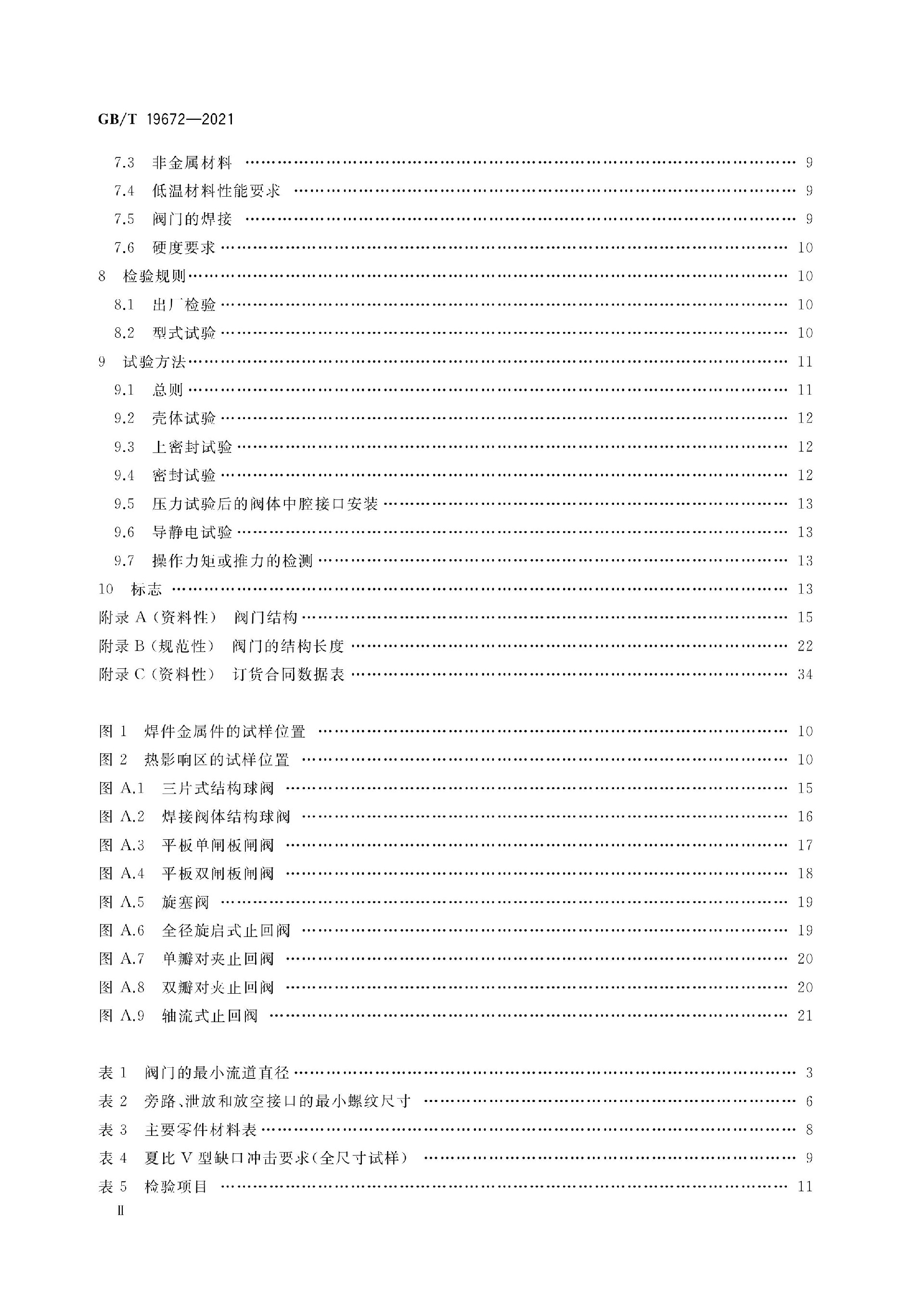

一、標準基礎信息

1. 標準編號：GB/T 19672-2021（現行有效，替代舊版 GB/T 19672-2005）
2. 發布 / 實施：2021-03-09 發布，2021-10-01 實施
3. 等同采用：等效轉化國際標準 ISO 14313，對標全球管線通用標準 API 6D（油氣長輸管線閥門國際金標）
4. 歸口：全國閥門標準化技術委員會 SAC/TC188
5. 定位：長輸油氣干線、場站管線專用閥門通用強制技術總規，管線球閥、平板閘閥、管線止回閥、旋塞閥都必須遵守，區別于工廠普通工藝閥門 GB/T12237、GB/T21385

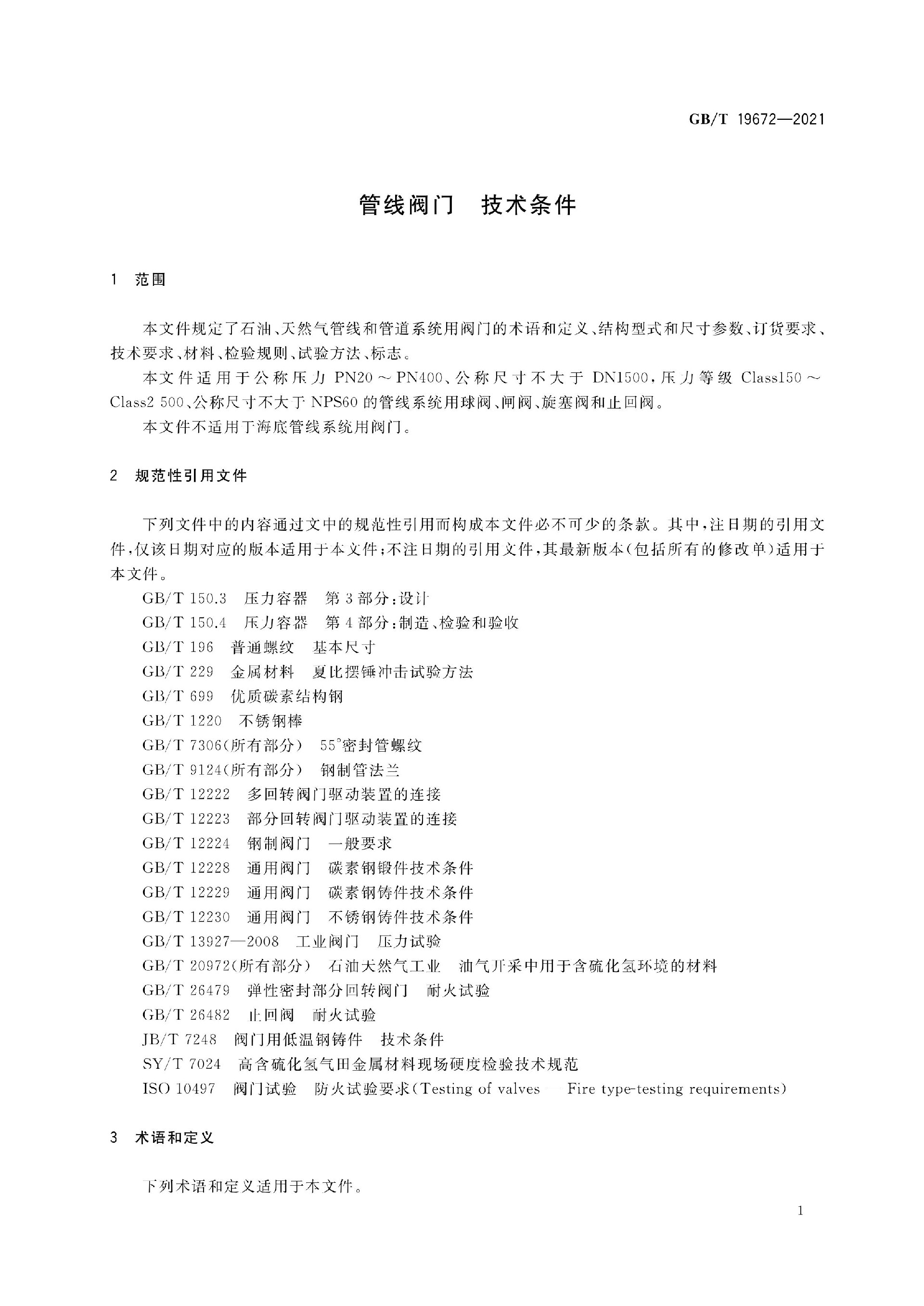

二、適用范圍（核心邊界）

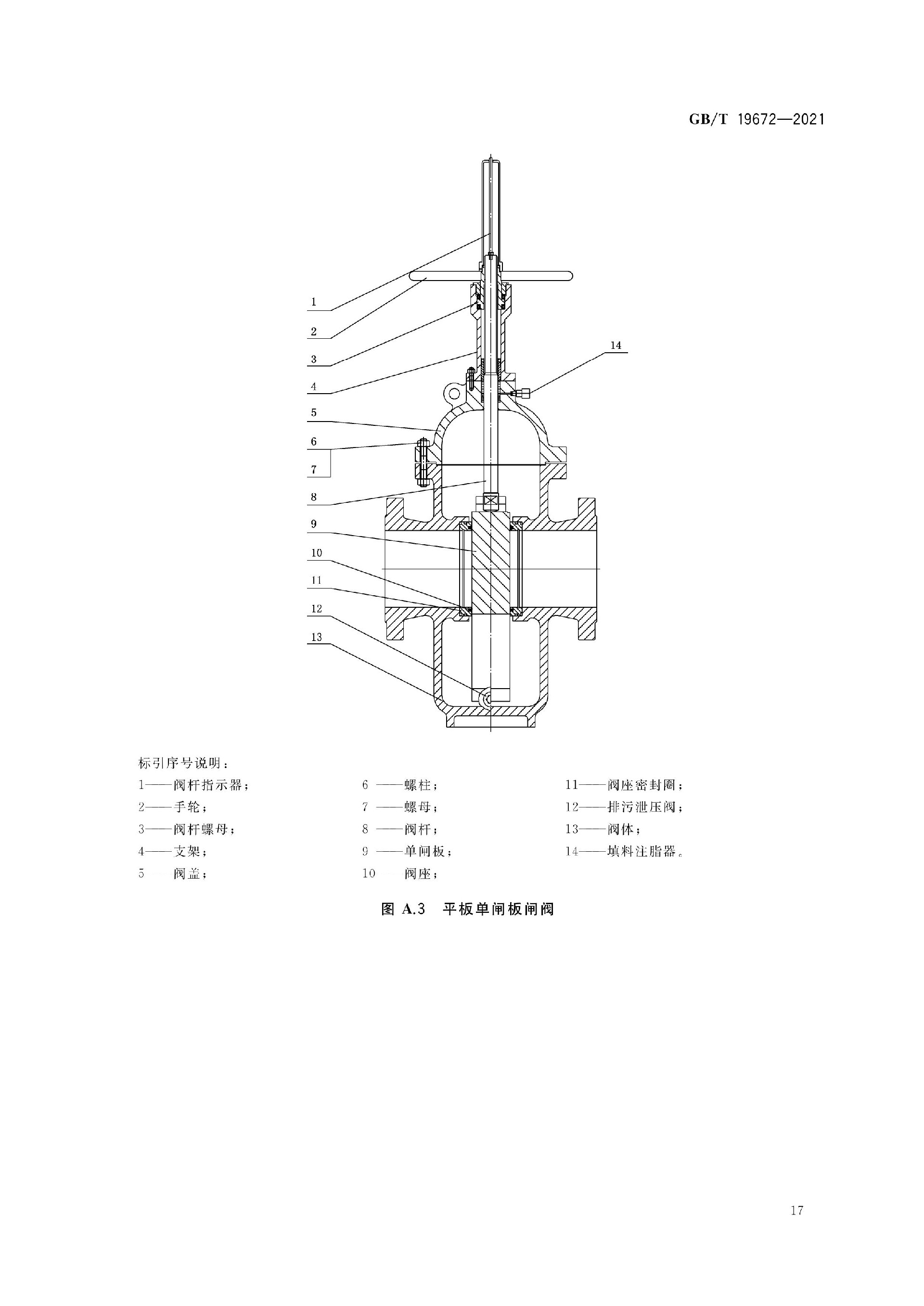

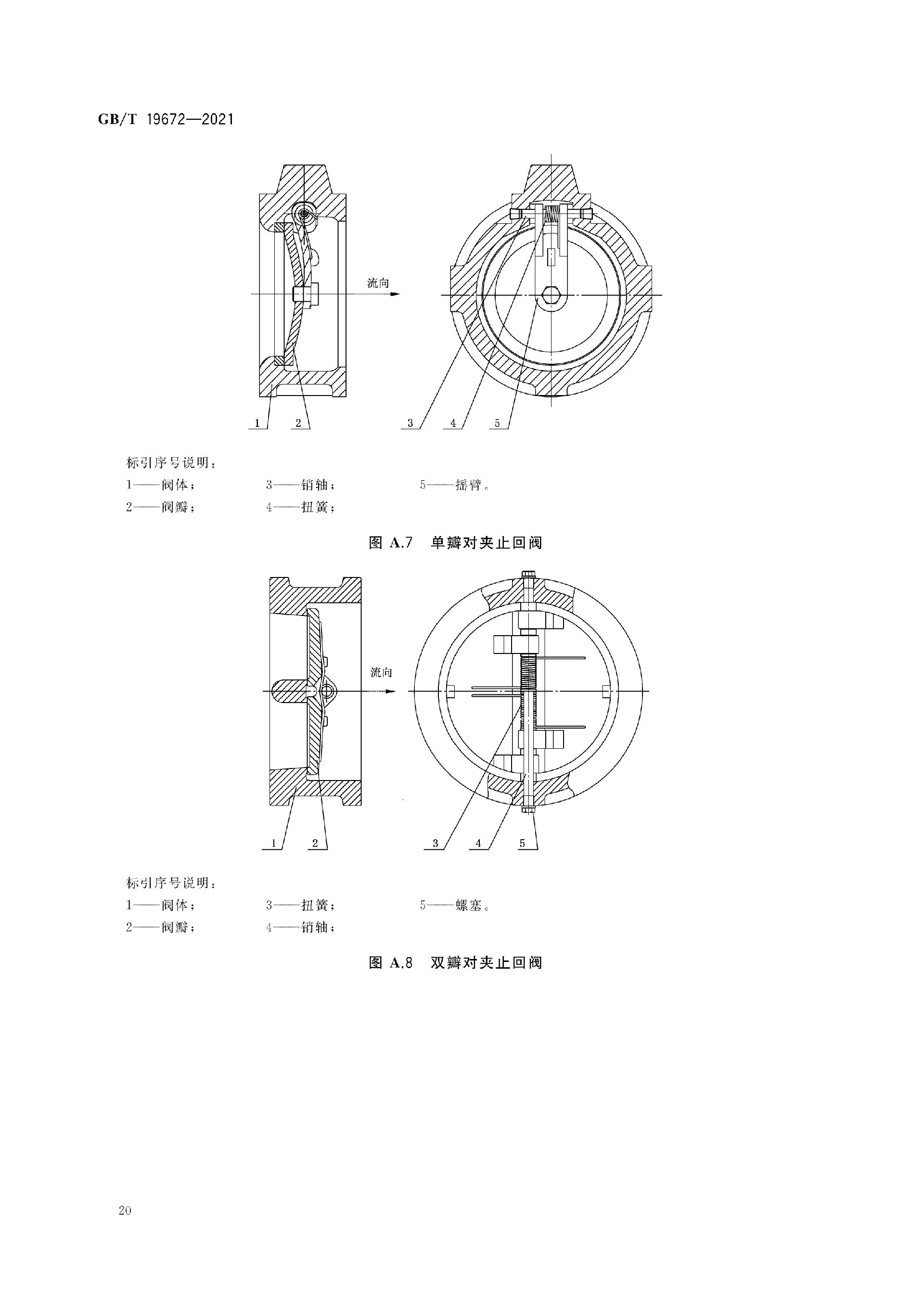

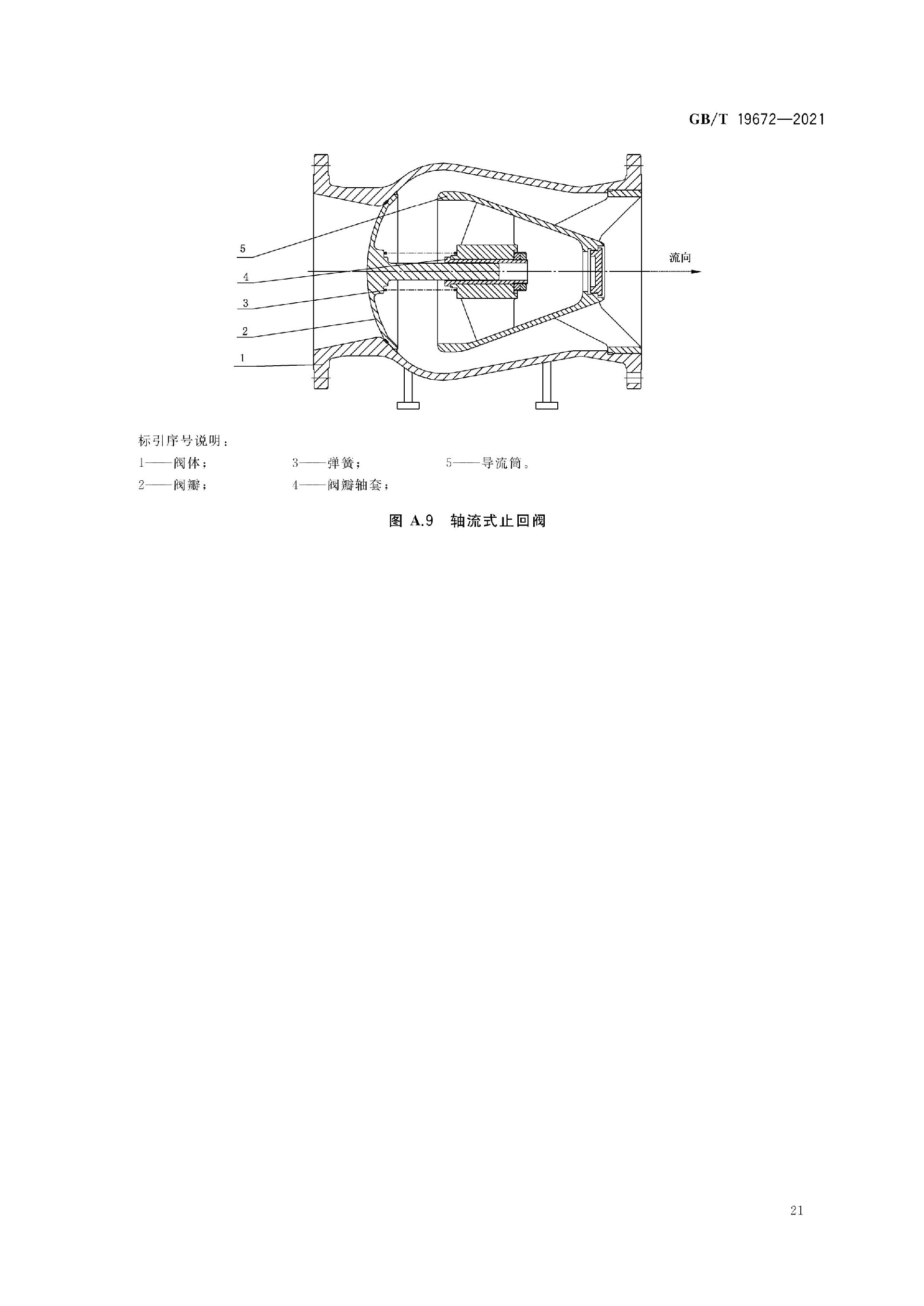

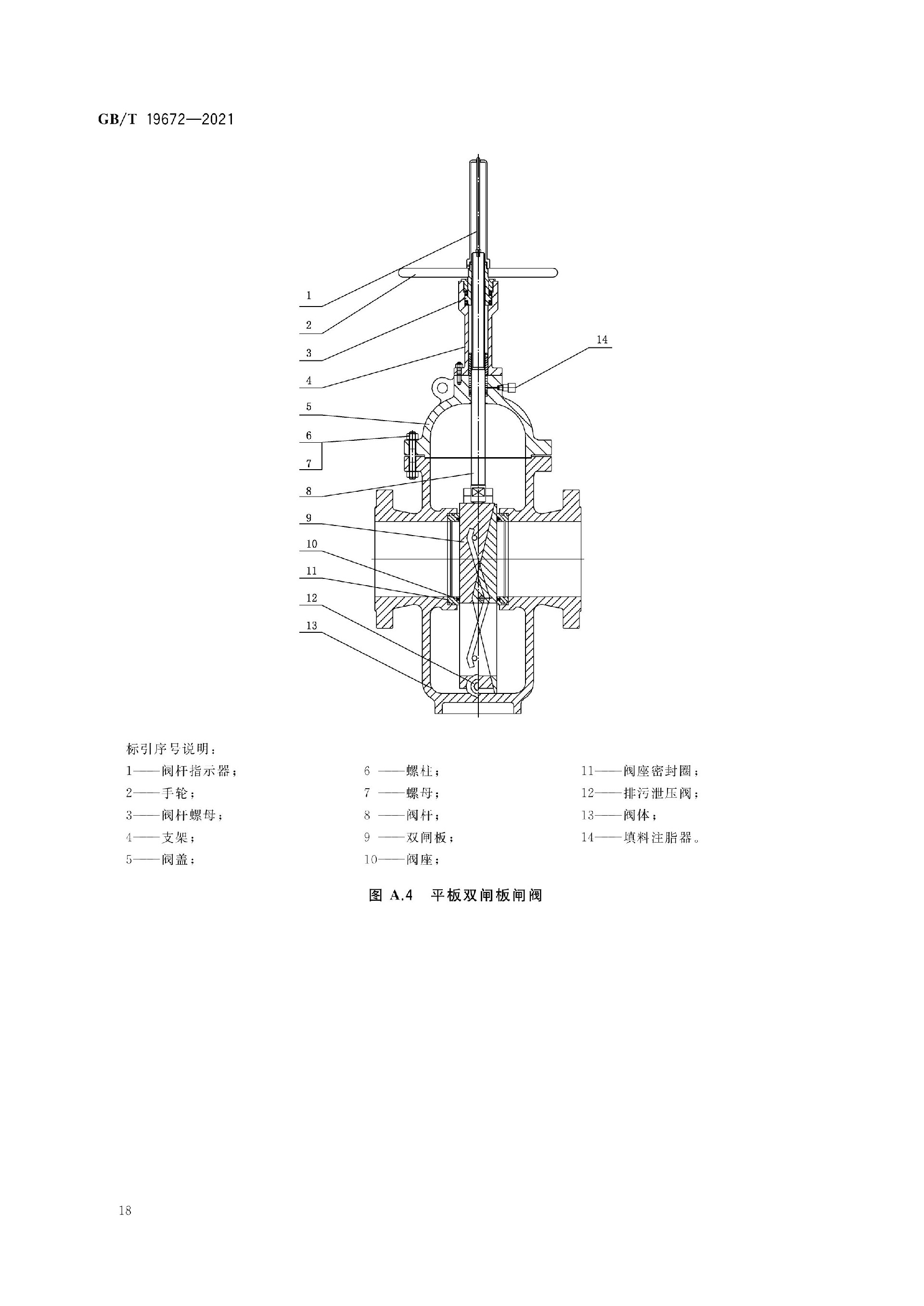

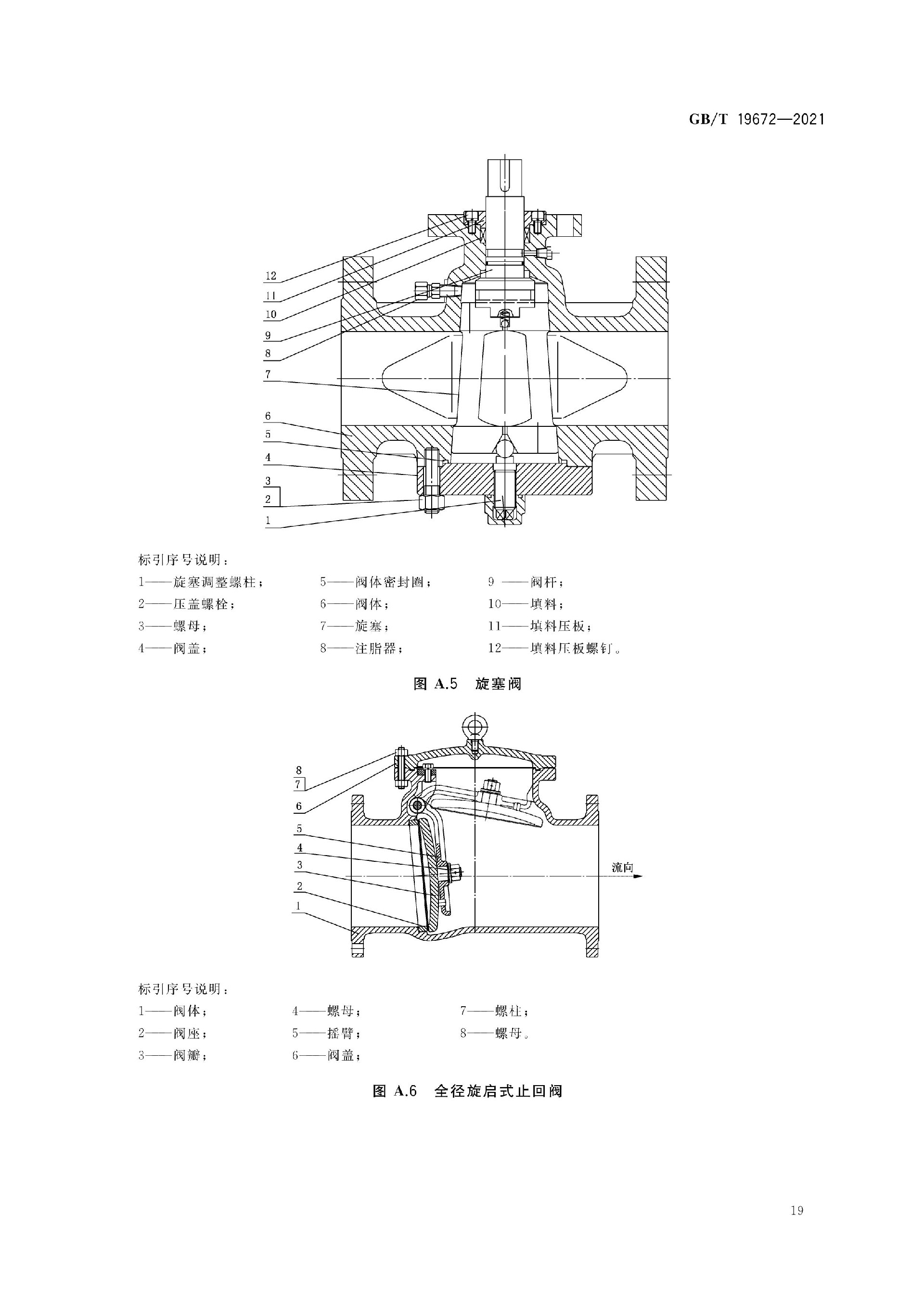

1. 適用閥門類型

2. 規格區間

• 公稱通徑：DN15～DN1500（NPS60）
• 公稱壓力：PN20～PN400 / Class150～Class2500

3. 介質與場景

4. 明確排除

三、和 API 6D、GB/T12237、GB/T21385 核心區別

四、2021 版重大修訂（對比 2005 舊版）

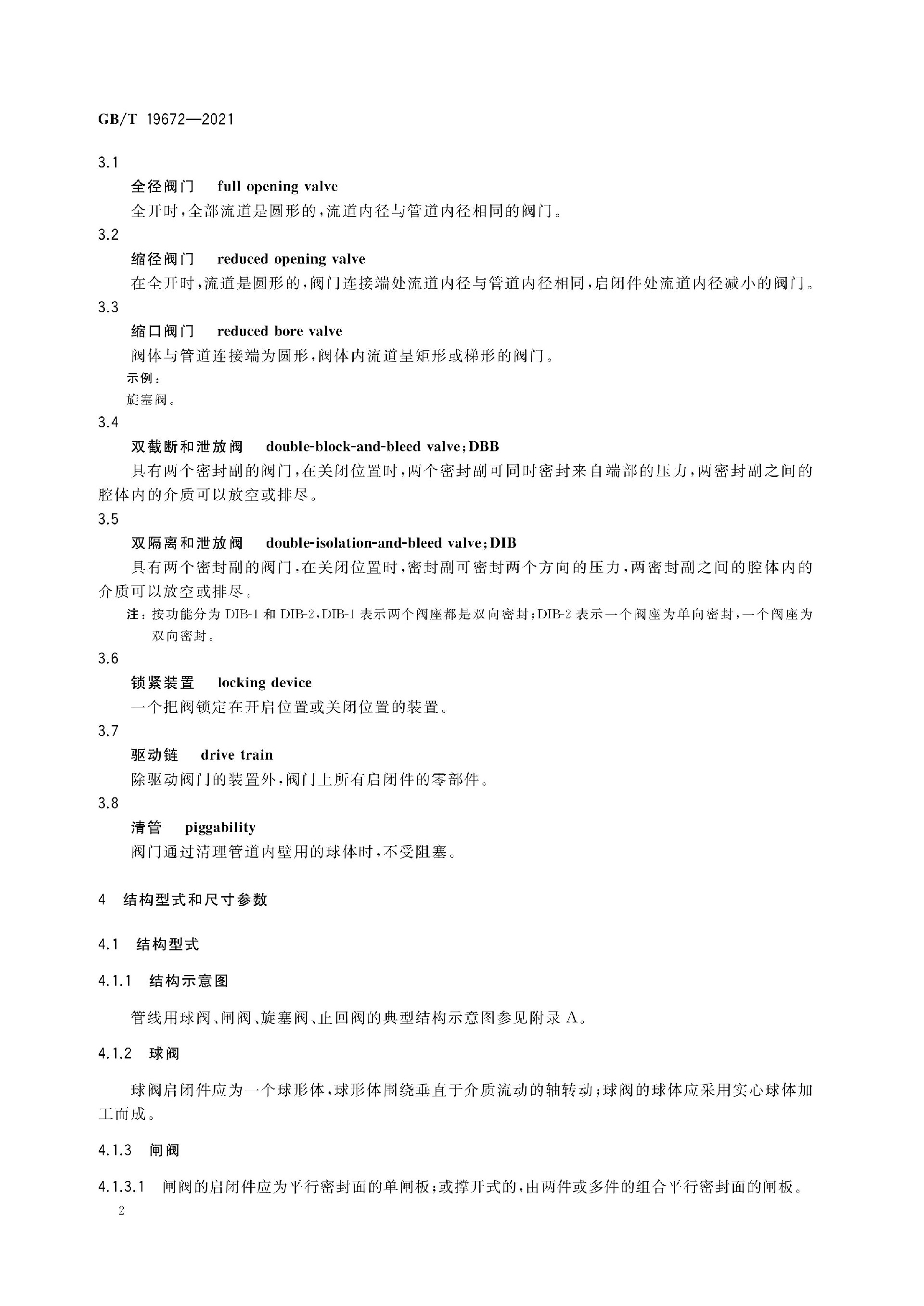

1. 新增 DIB 雙隔離泄放結構 術語與強制設計要求（干線檢修安全必備）；
2. 強化閥桿防吹出結構，高壓工況閥桿承壓防飛出；
3. 耐火試驗統一引用國標 GB/T26479、GB/T26482，對齊 API 6FA；
4. 完善低溫工況沖擊試驗要求（≤-29℃LNG / 低溫天然氣強制沖擊）；

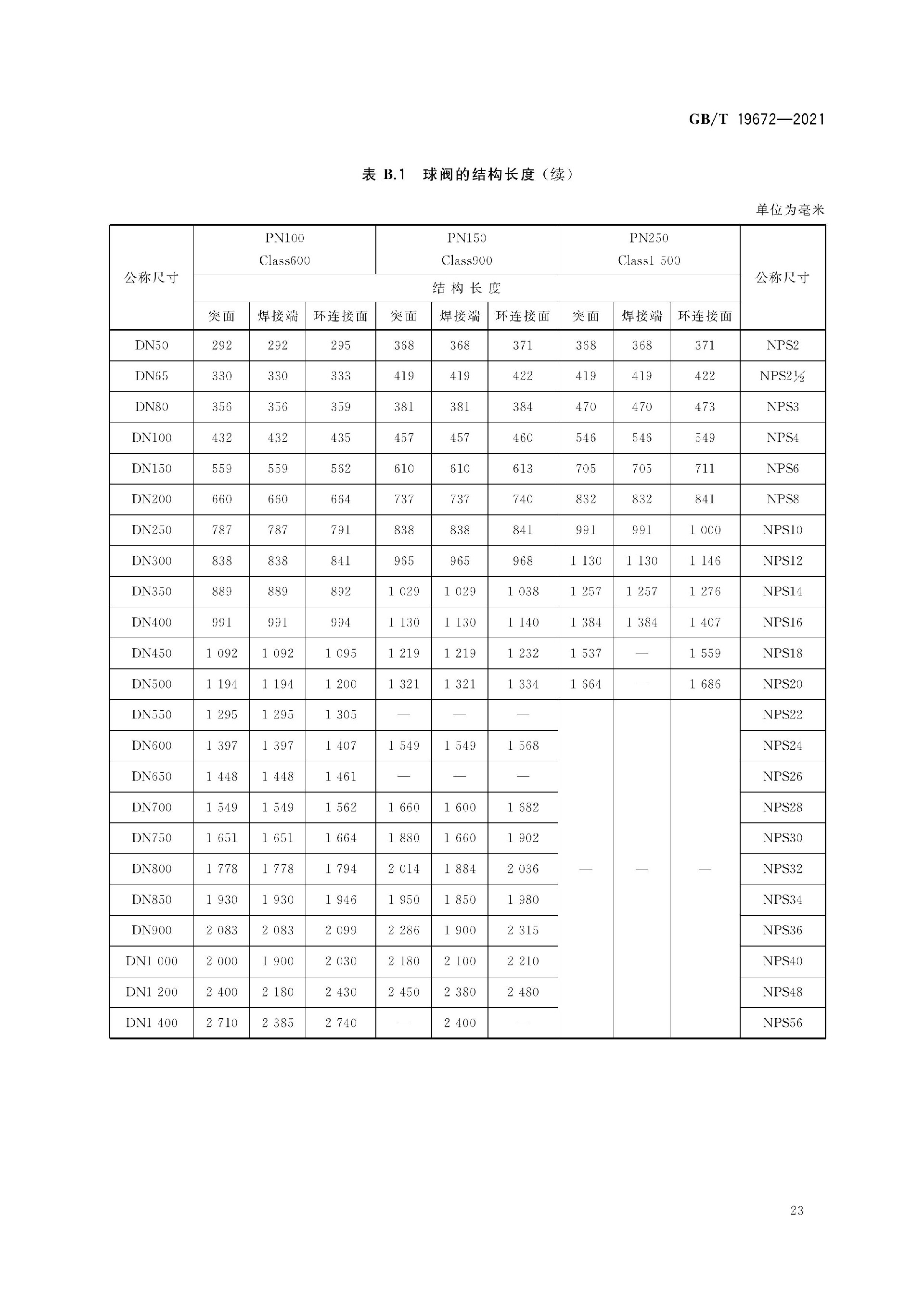

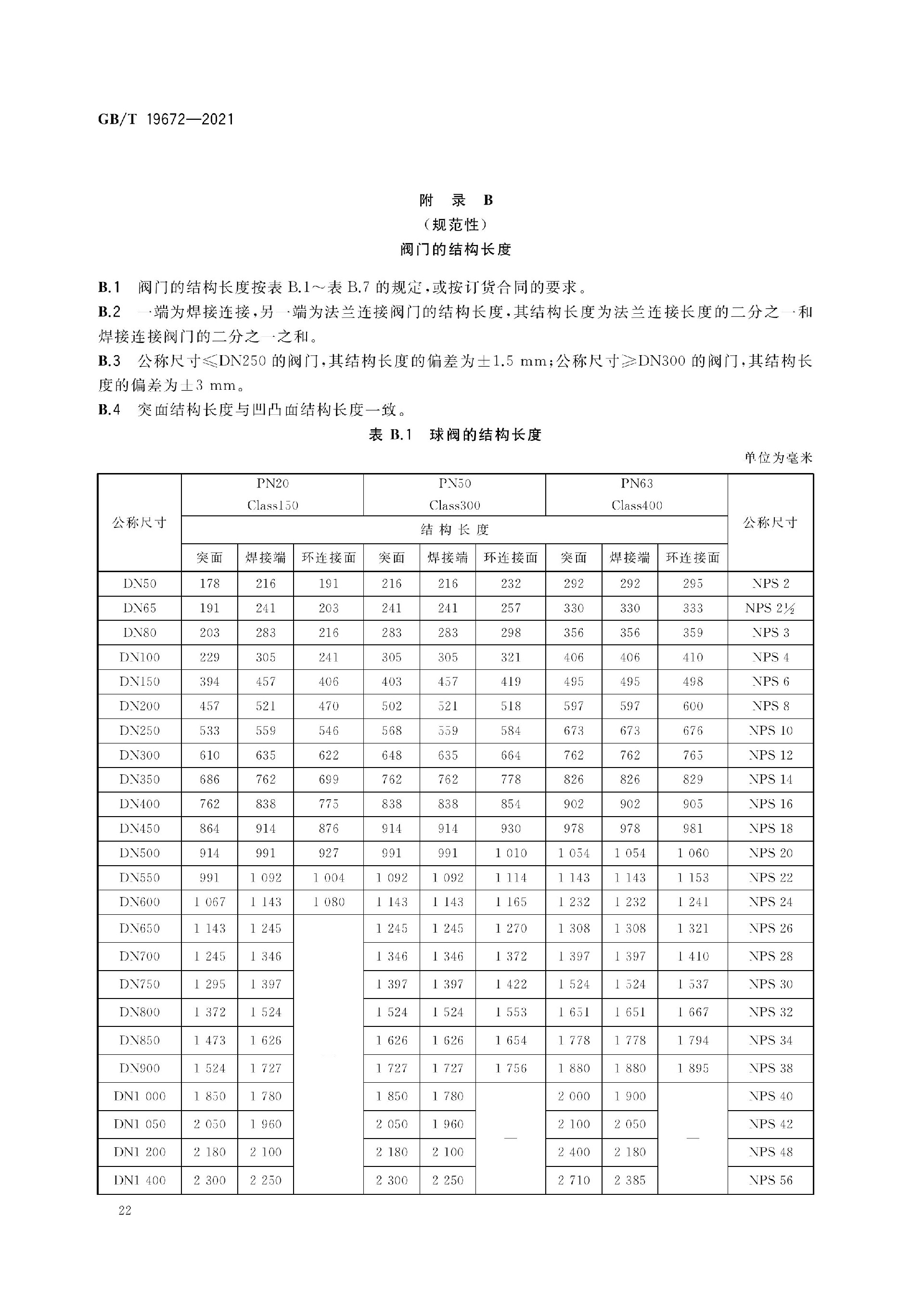

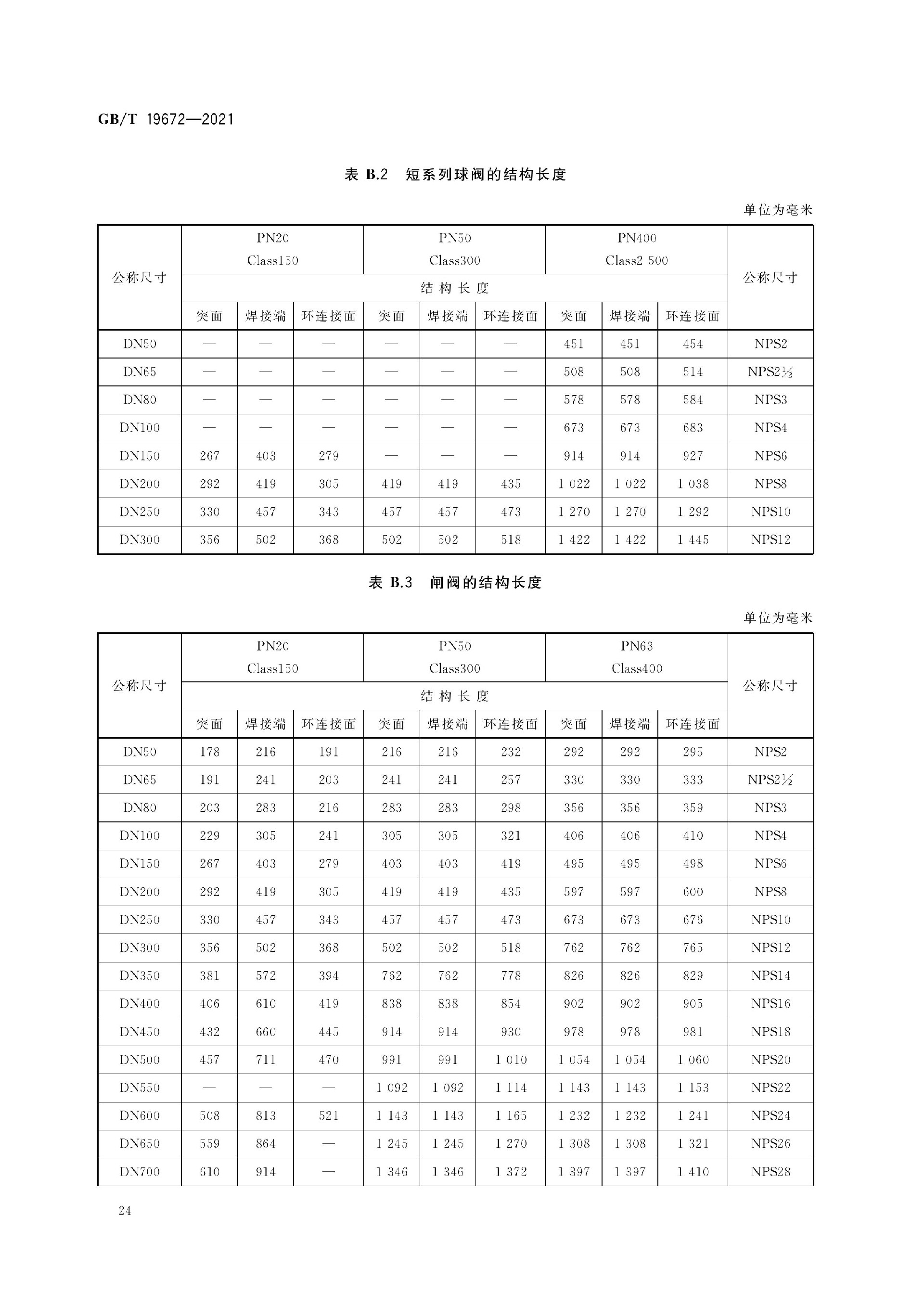

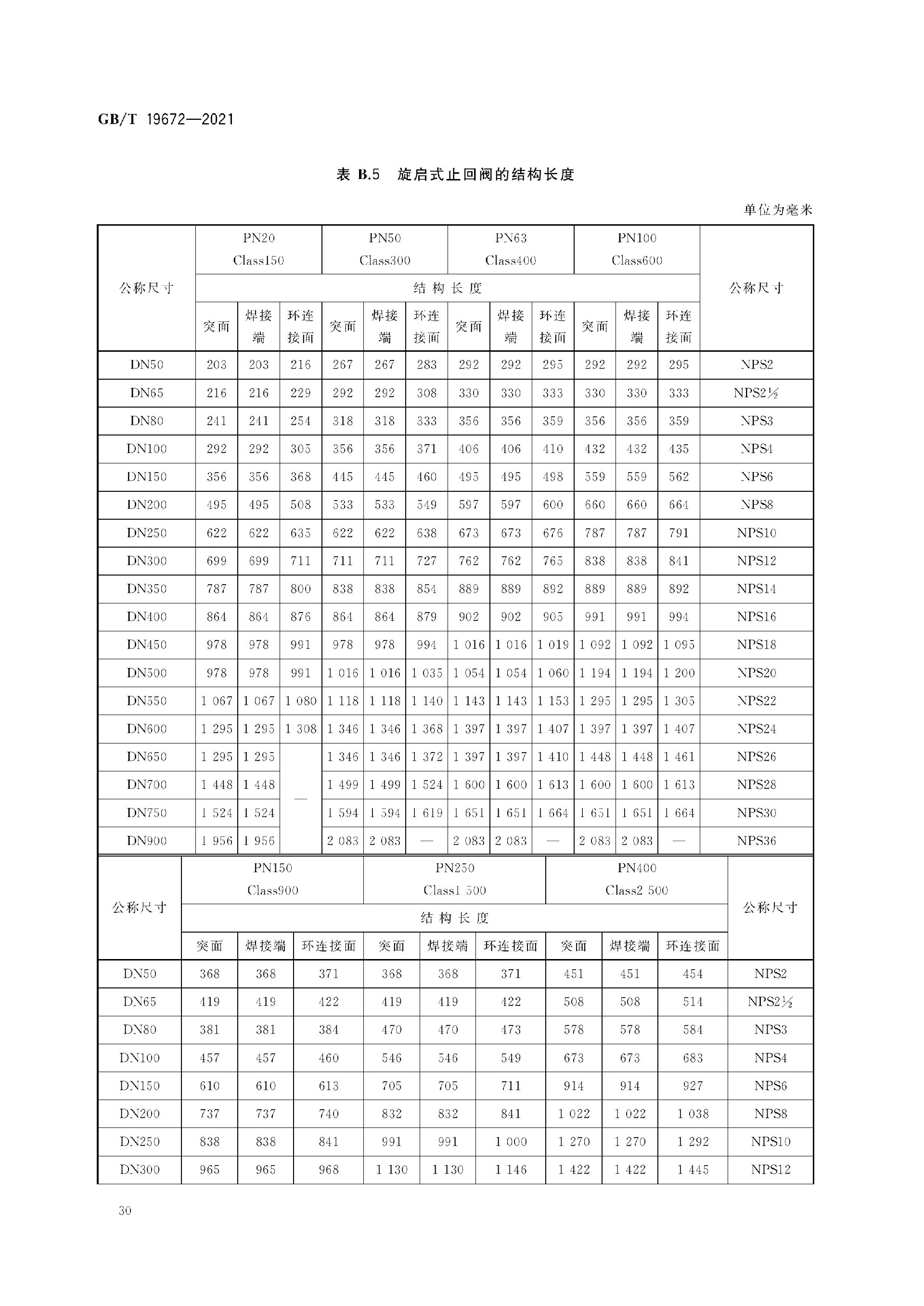

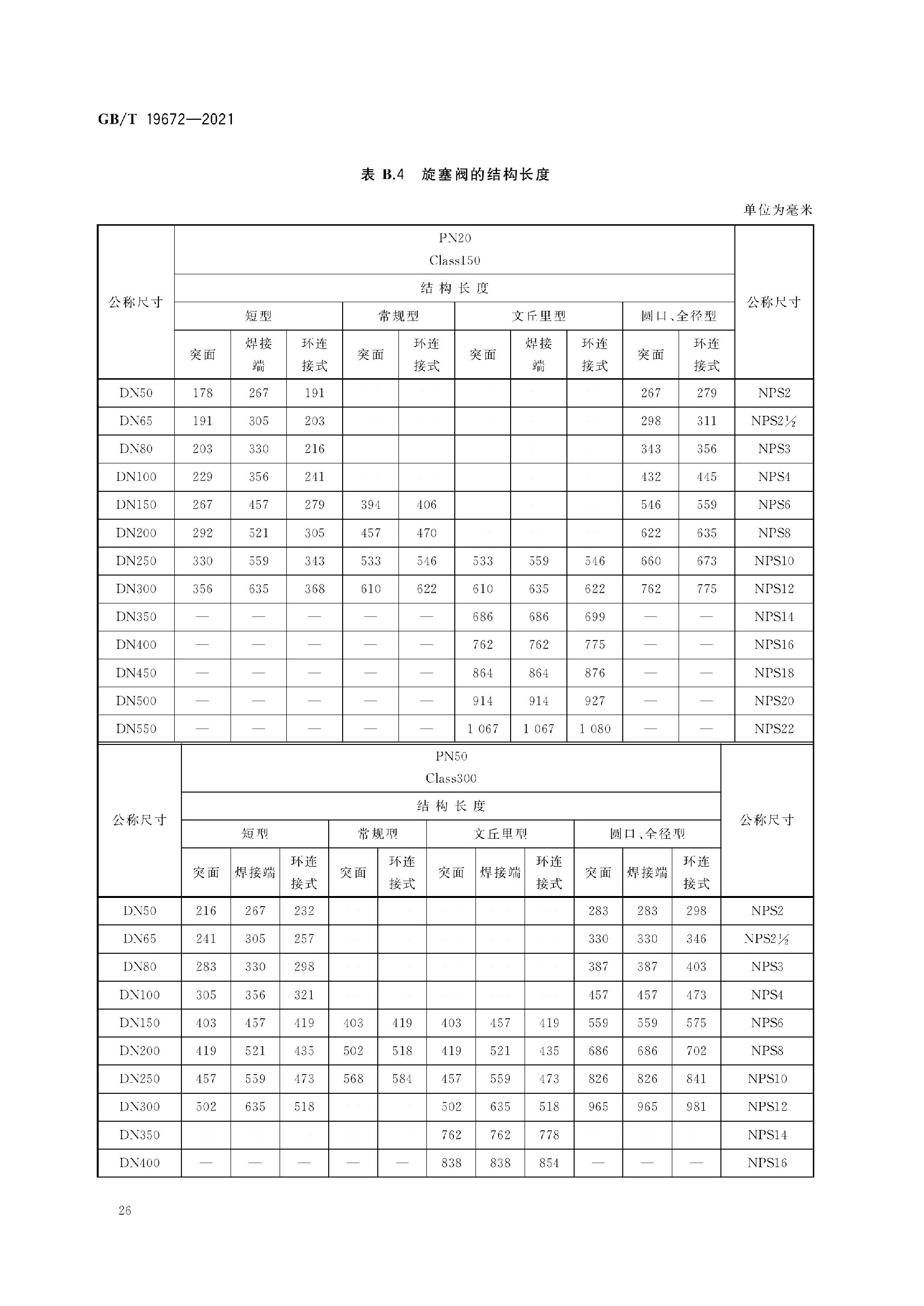

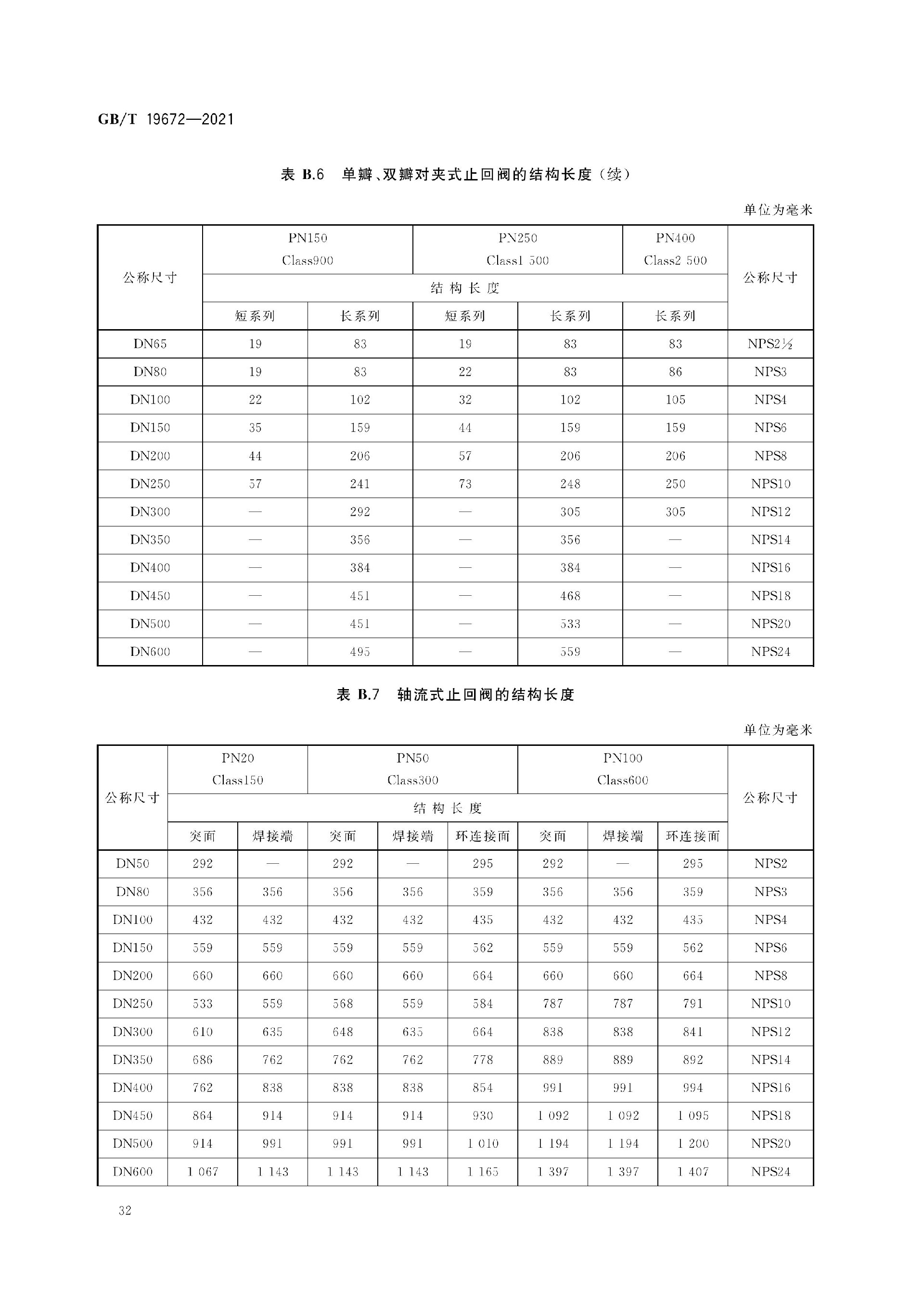

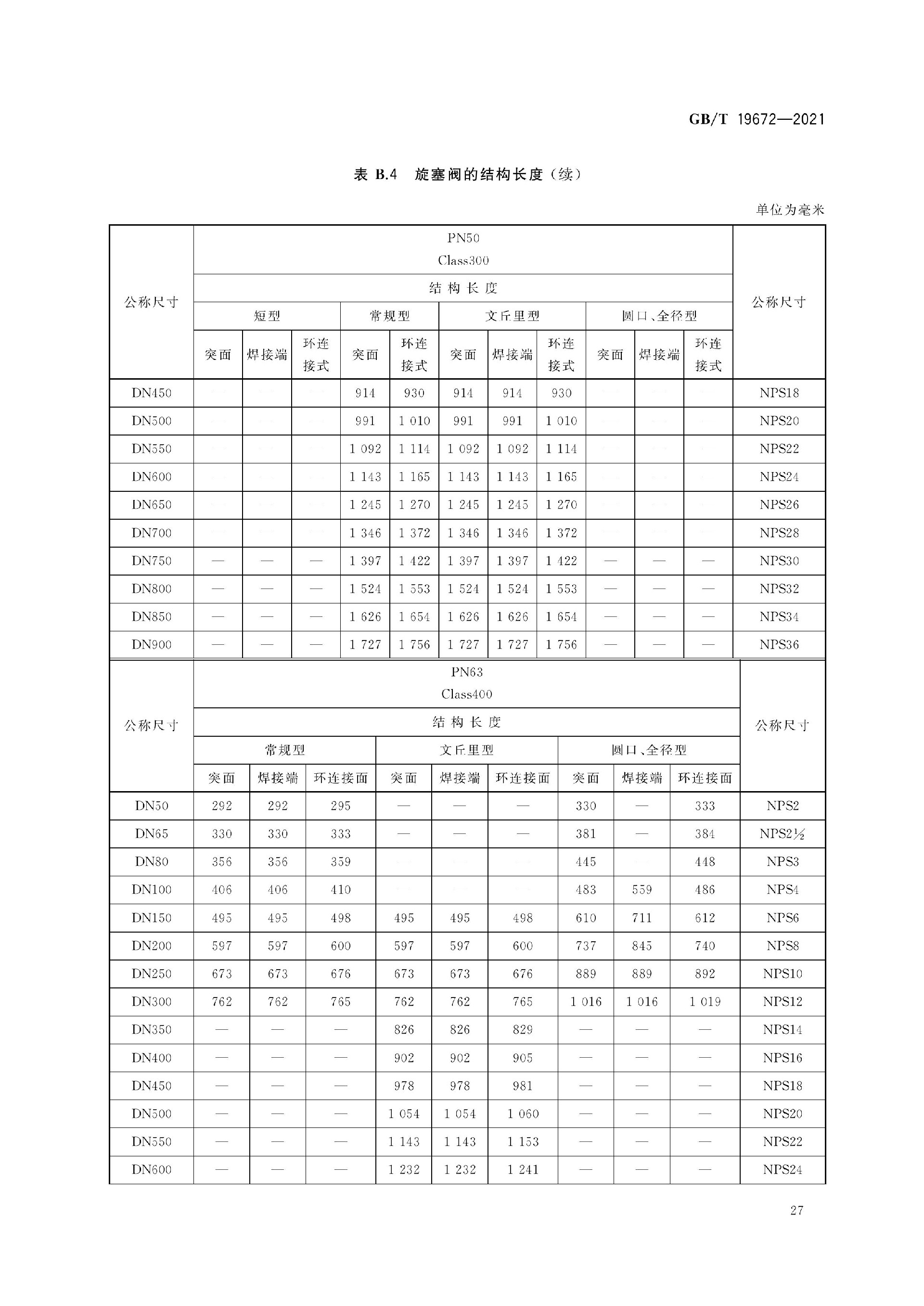

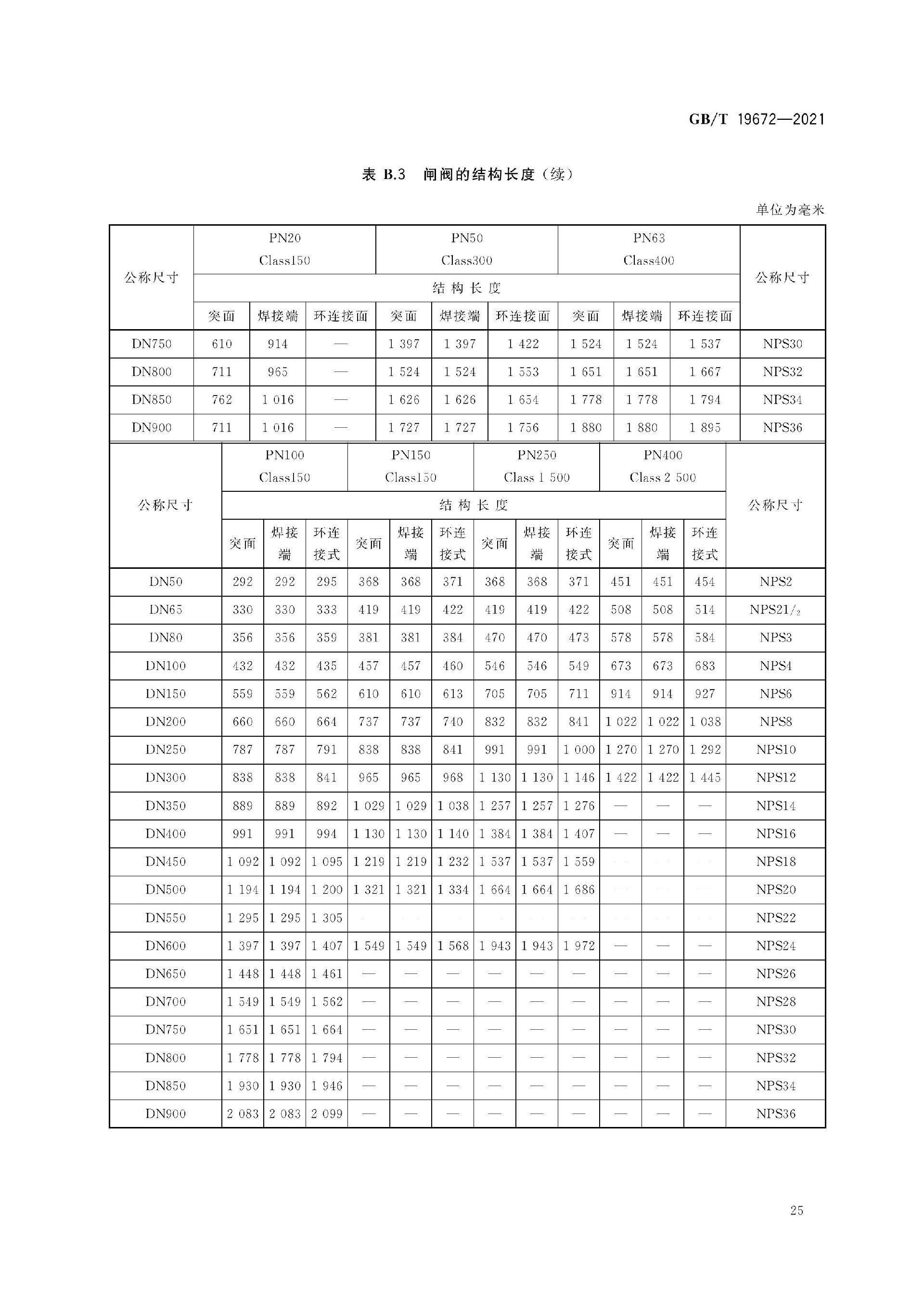

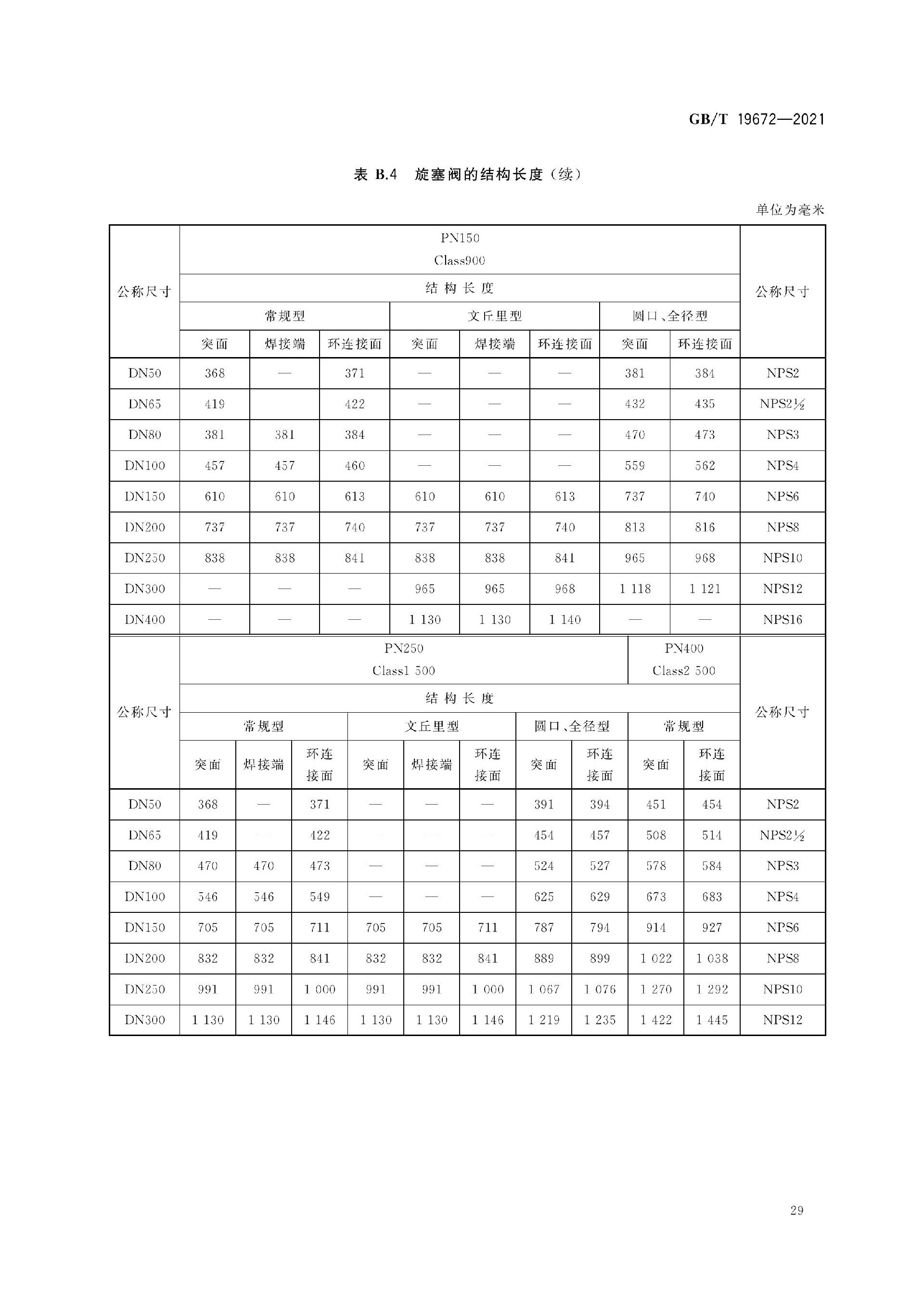

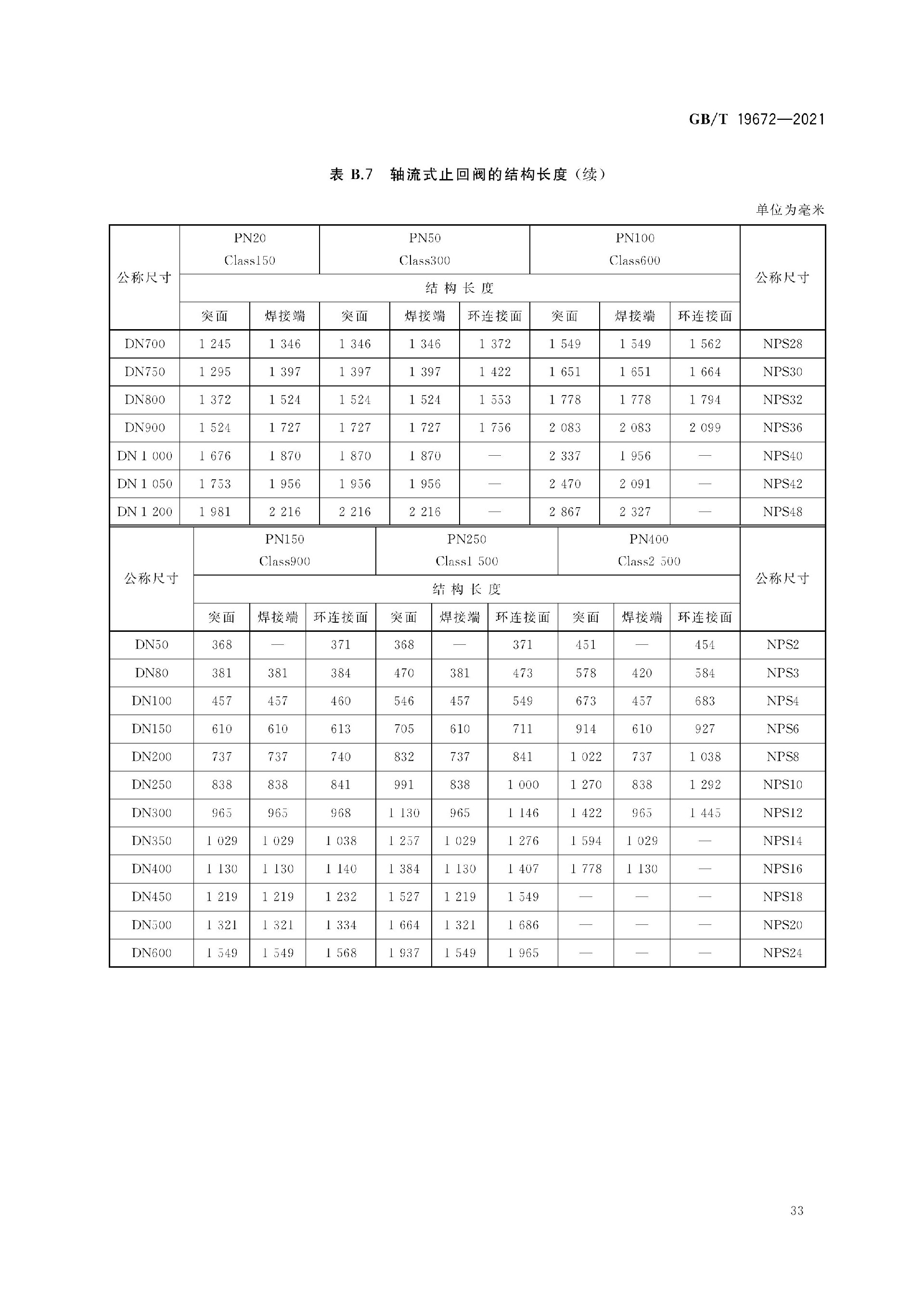

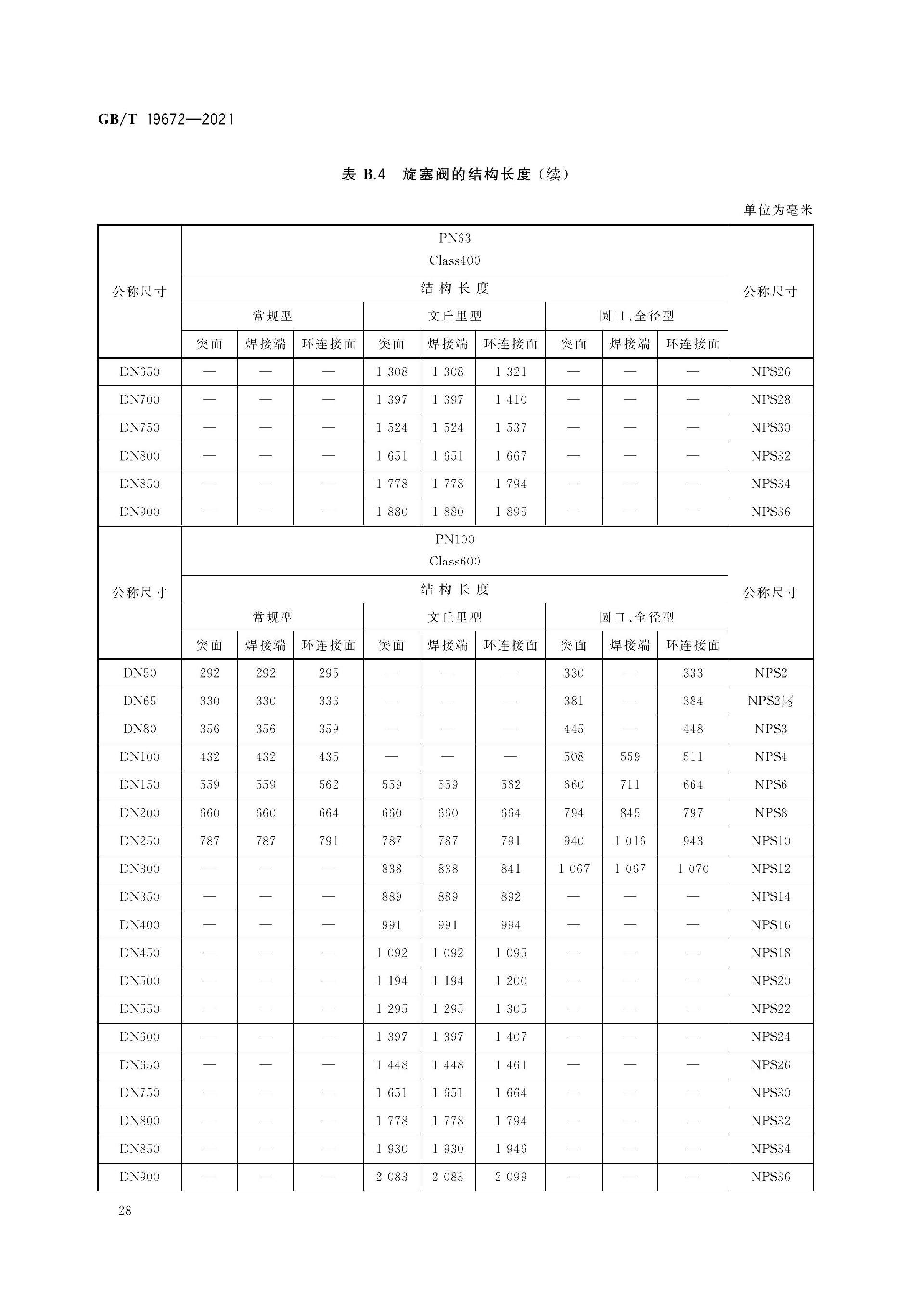

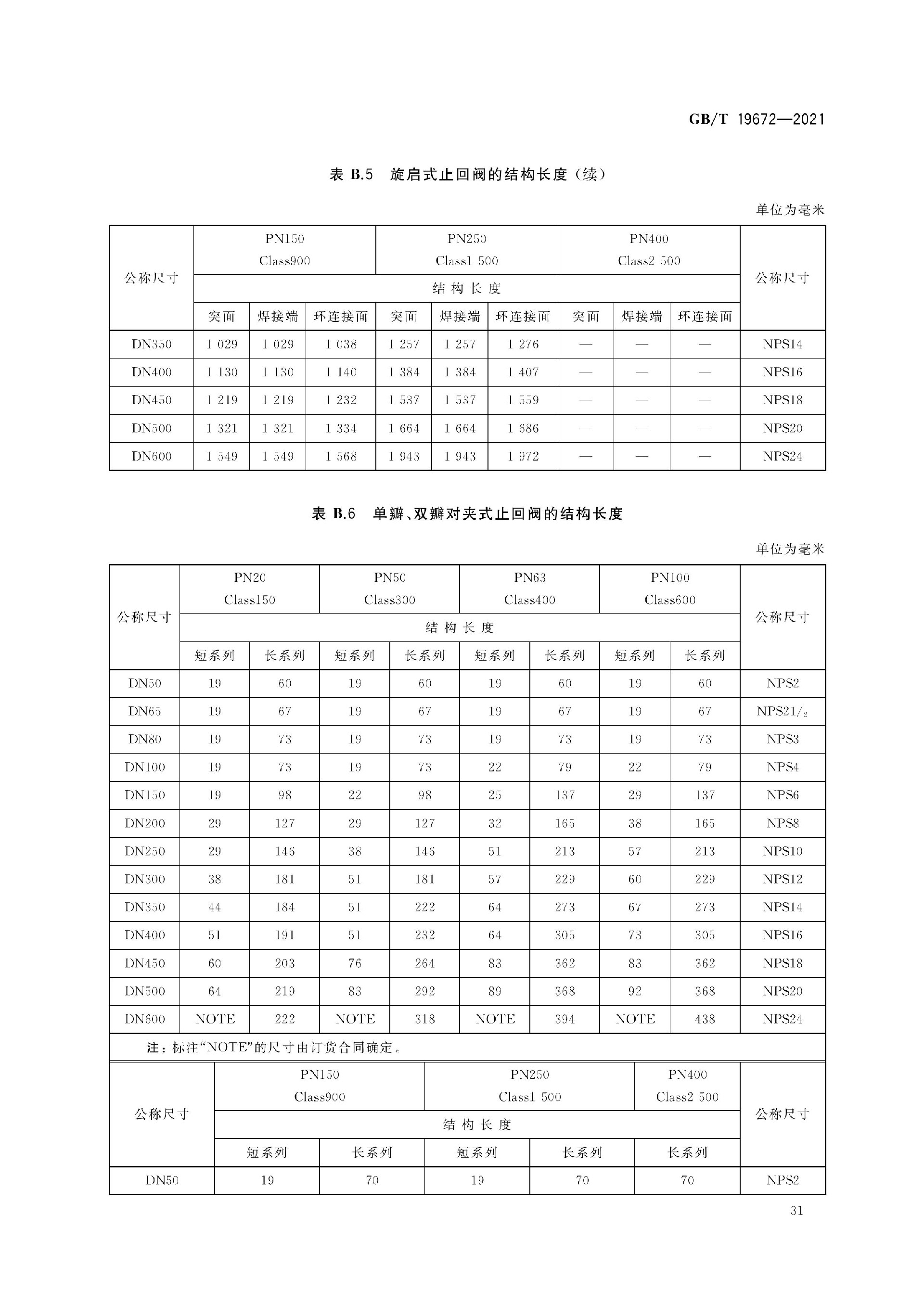

5. 擴充 DN1000 以上超大口徑結構長度尺寸；
6. 細化全焊接閥體焊縫 100% 無損檢測要求；
7. 完善埋地閥門防腐涂層、陰極保護配套要求。

五、核心強制技術要求（管線球閥重點）

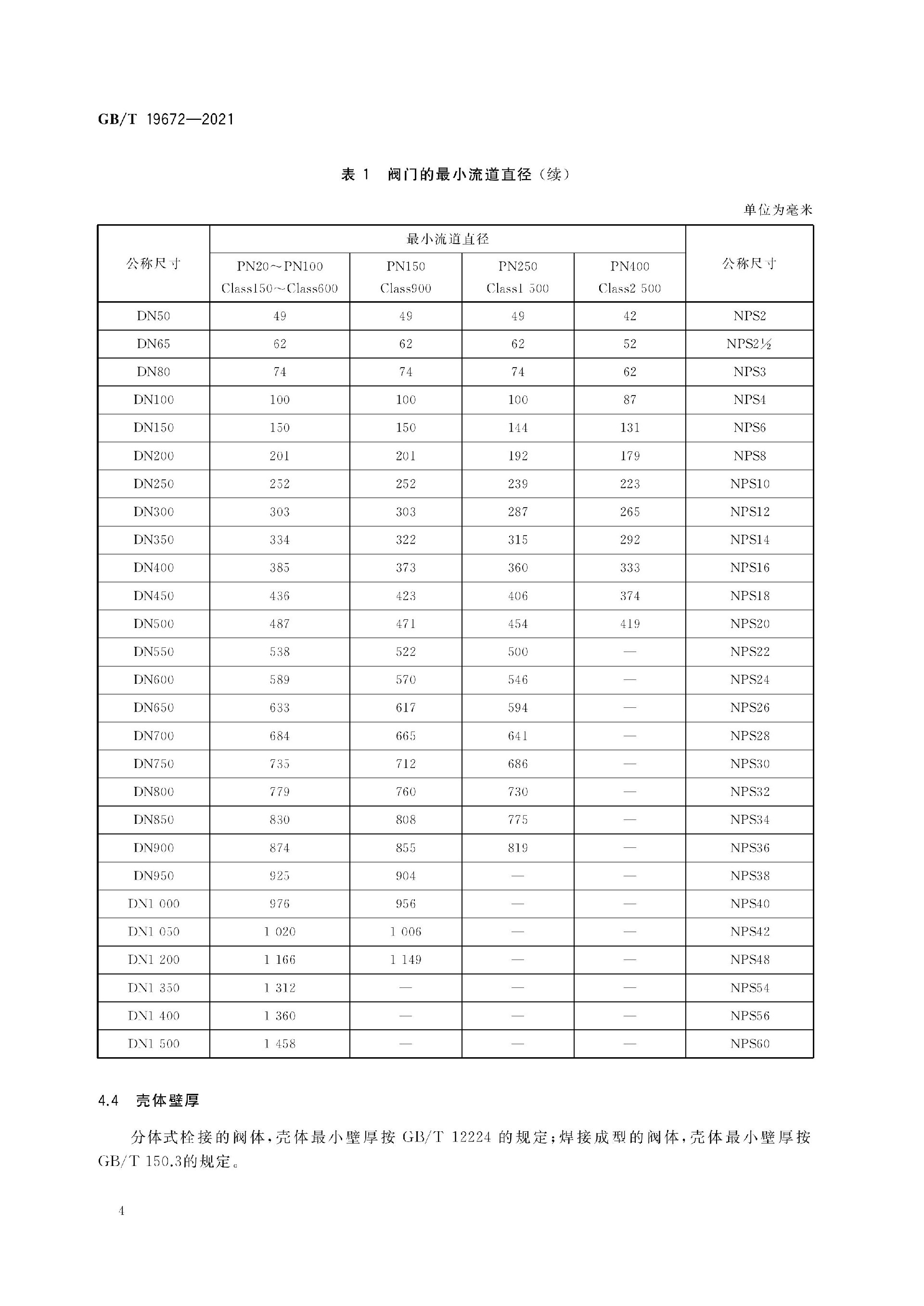

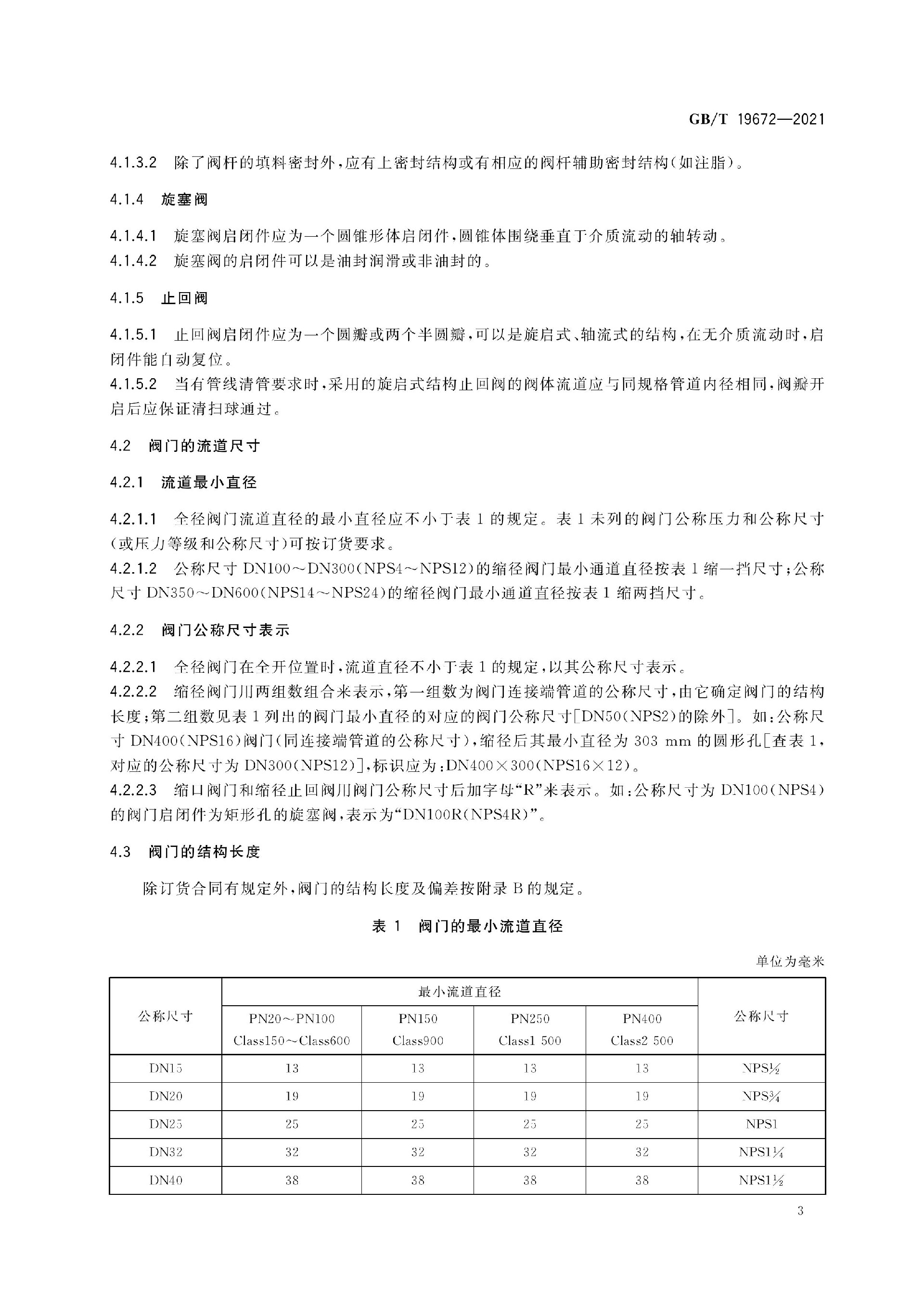

1. 流道與通球（管線獨有）

• 干線閥門必須全通徑，內徑與管道等徑，允許清管器通過；縮徑閥僅支線小口徑允許，合同注明；
• 流道內壁光滑無凸起、無臺階，減少?zèng)_蝕與積垢。

2. 結構形式（管線球閥硬性規定）

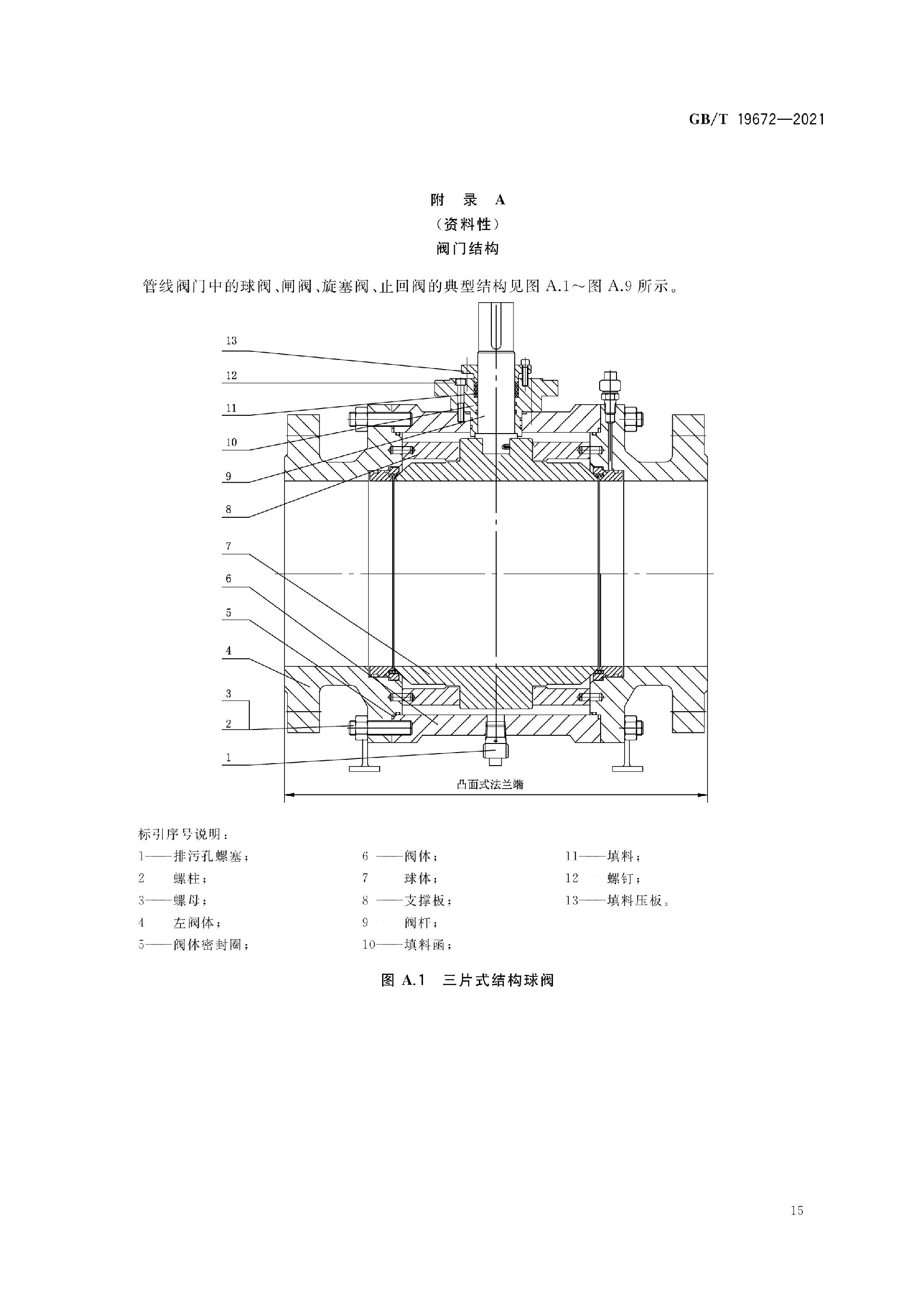

1. 口徑≥DN200 干線球閥強制固定球結構，上下軸支撐球體，介質推力由軸承承載；
2. 閥座標配雙活塞效應：雙向壓力自動壓緊密封；可選單活塞泄壓閥座（閥腔超壓自泄）；

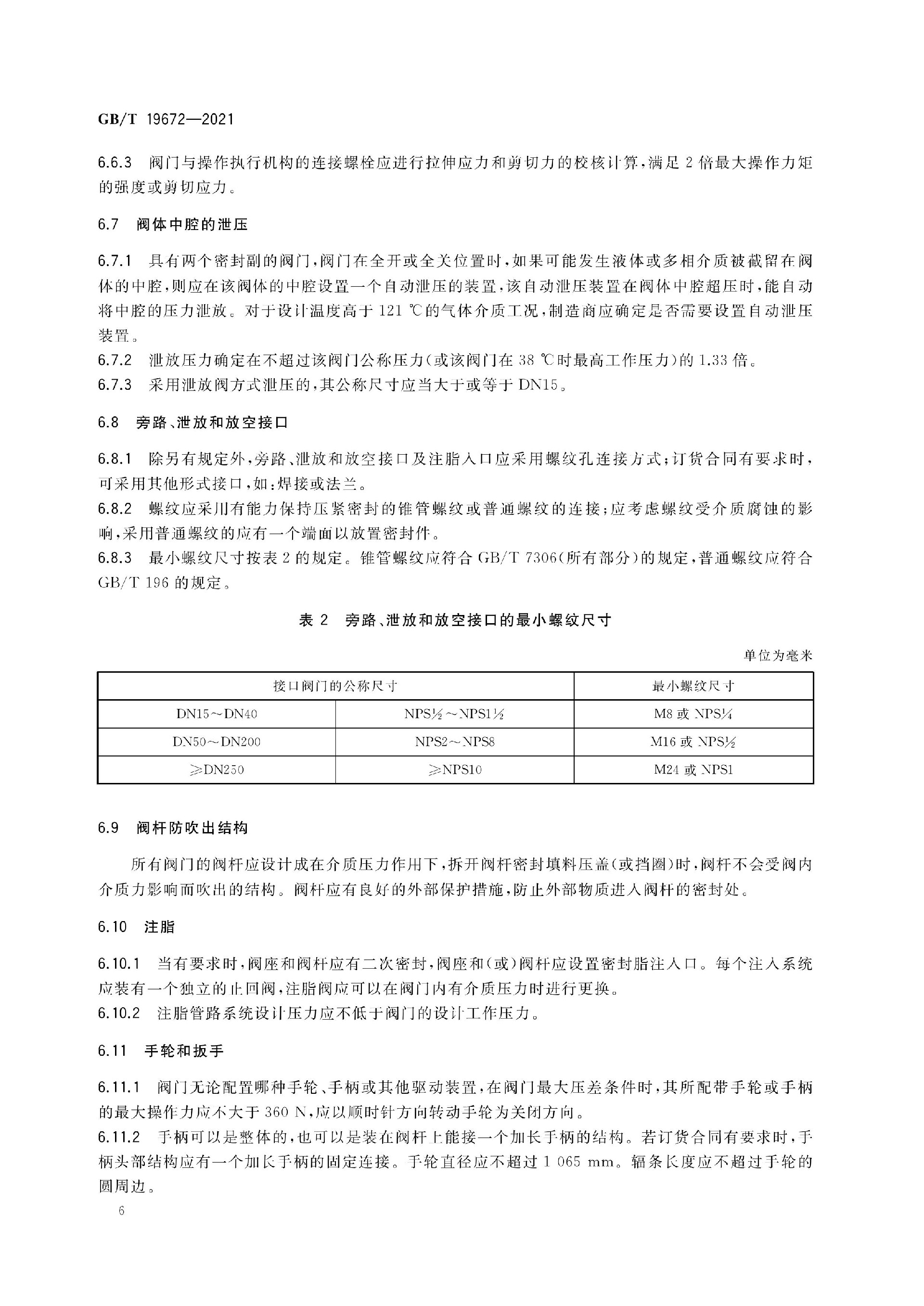

3. 閥桿防吹出結構：閥桿臺階限位，介質壓力無法將閥桿頂出；
4. 易燃易爆管線強制防靜電結構：球體 — 閥桿 — 閥體導通電阻≤10Ω；
5. 可選 DIB-1/DIB-2 雙隔離泄放：兩道獨立密封 + 中間泄壓腔，檢修泄壓，防止介質竄流。

3. 殼體、壁厚與連接

1. 殼體壁厚按 GB/T12224，高壓、低溫閥體加厚；

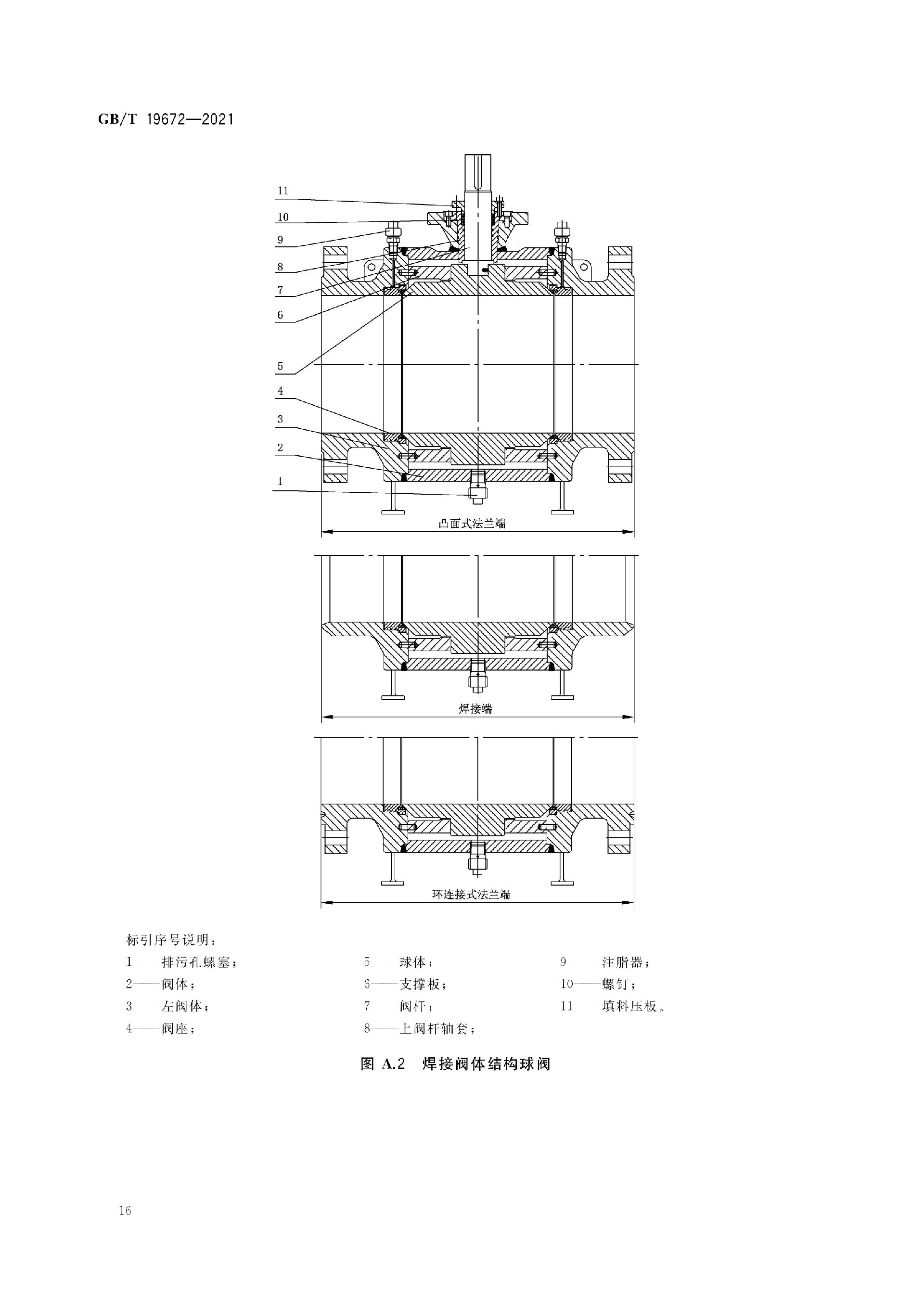

2. 連接形式：對焊 BW、法蘭 RF/RJ，干線主流全焊接閥體，減少外漏點；

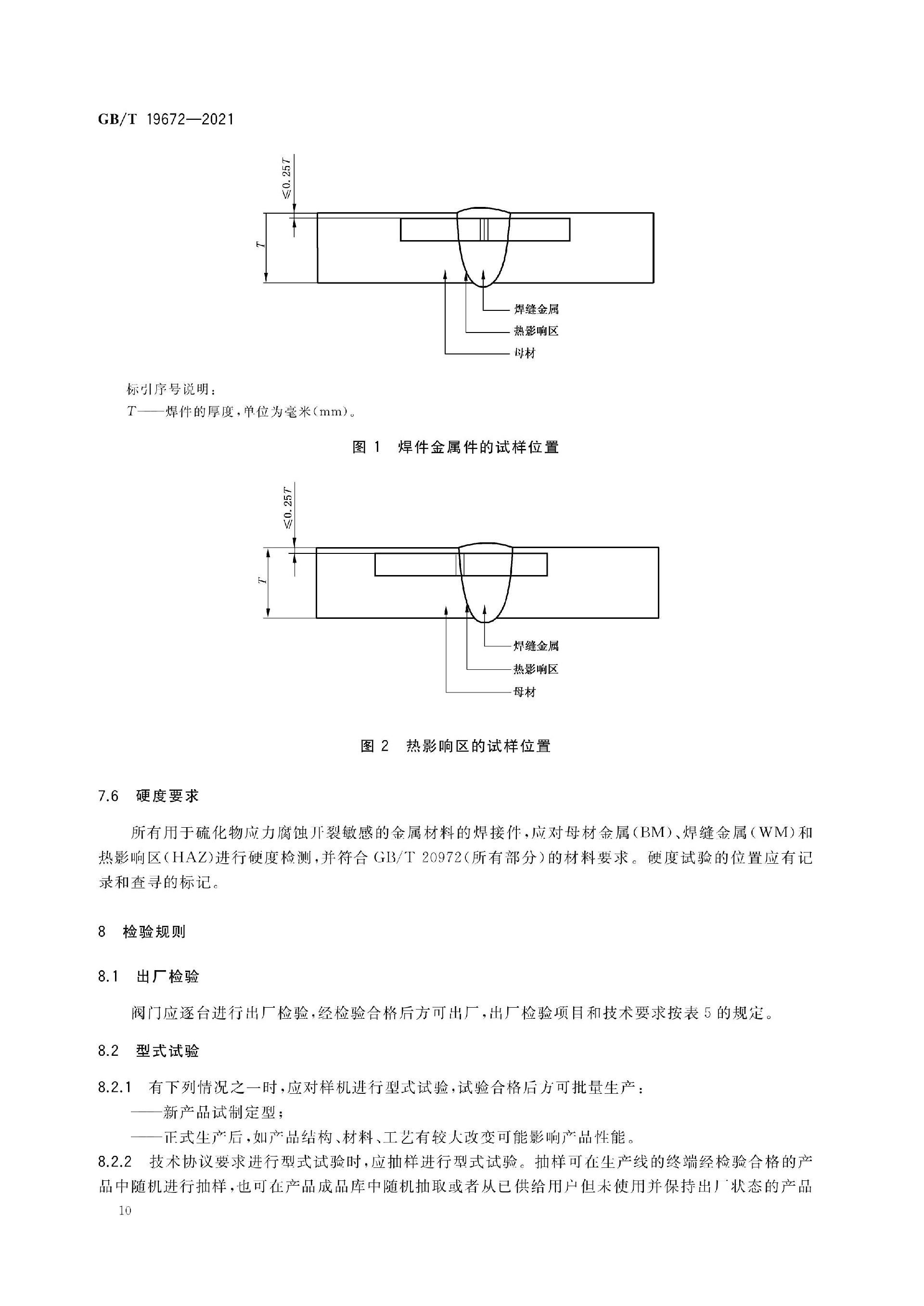

3. 焊接端碳鋼碳當量≤0.43%，焊縫 100% UT/RT 無損檢測 Ⅰ 級合格。

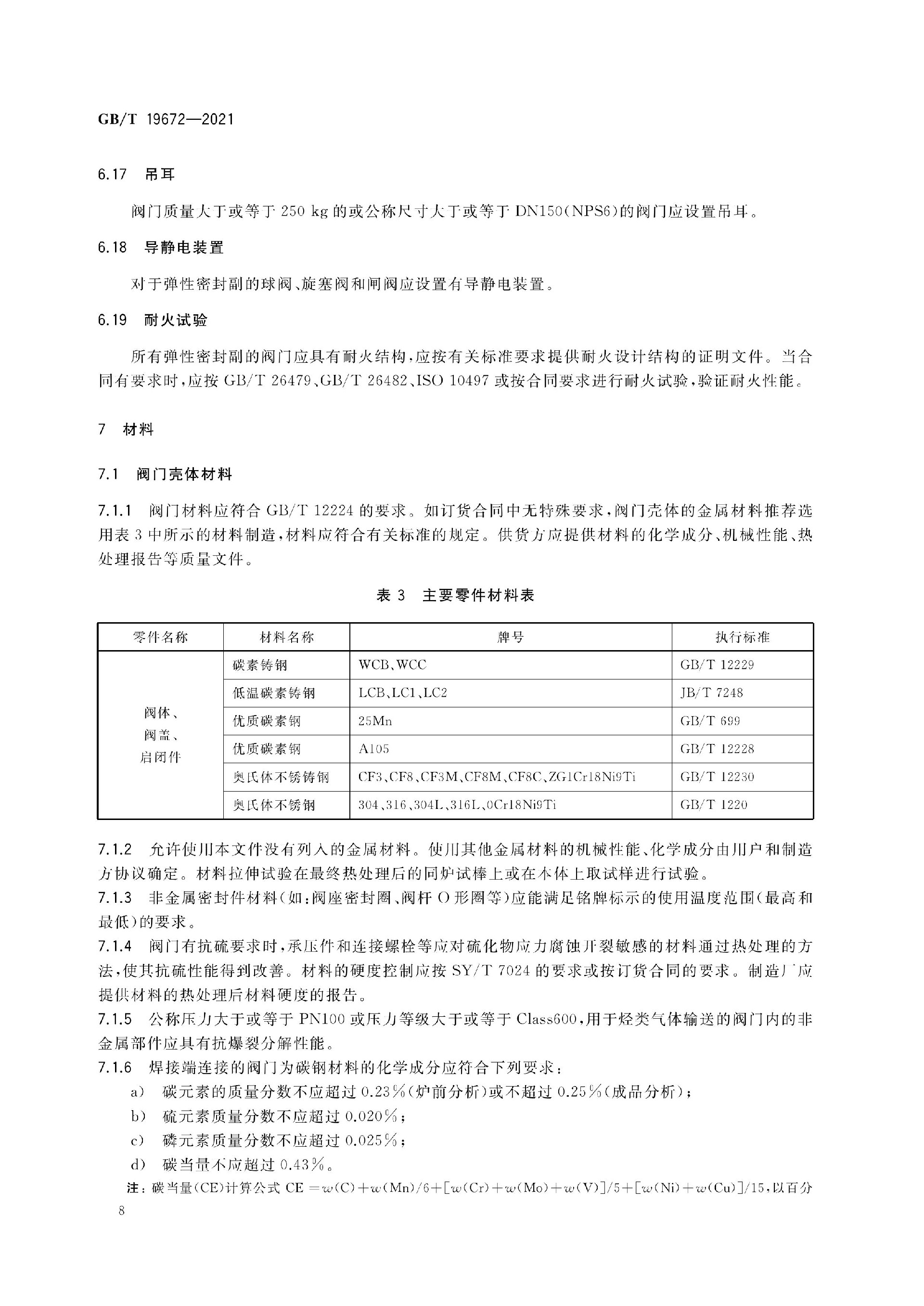

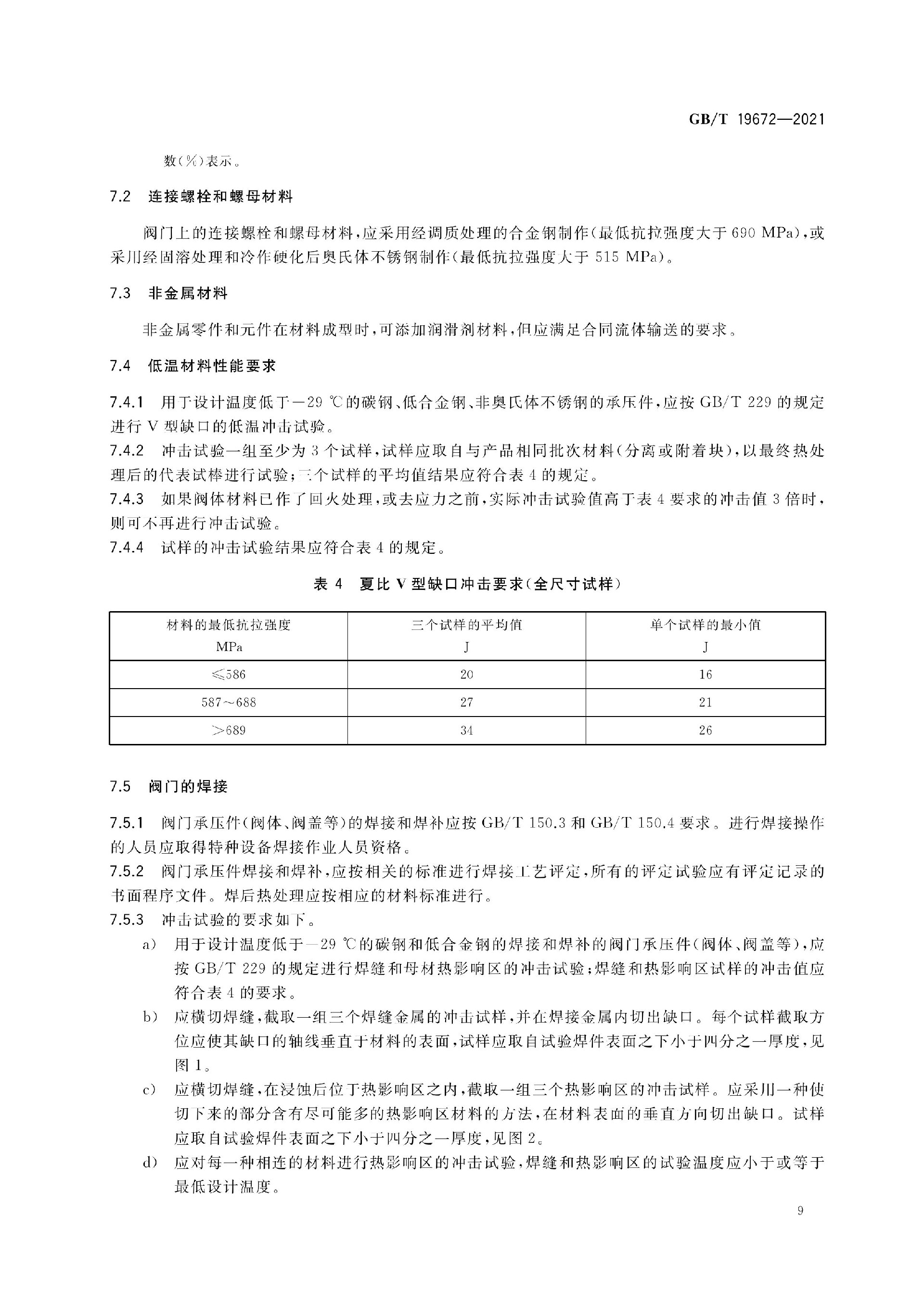

4. 材料體系要求

1. 承壓鑄件：WCB/WCC、LCB、LF2、F304/F316 等，執行 GB/T12228/12229/12230；
2. 低溫工況（T＜-29℃）所有承壓件、螺栓必須做 V 型缺口低溫沖擊試驗；
3. 緊固件：合金鋼螺栓抗拉≥690MPa，不銹鋼螺栓≥515MPa；
4. 金屬密封面堆焊司太立 Stellite，軟密封耐燃?xì)馊苊?、低溫脆化?/li>

5. 防火安全（管線強制項）

• 失火后非金屬閥座燒毀，金屬密封副仍能維持截?cái)啵?/li>
• 型式試驗按 GB/T26479（等同 API 6FA 管線耐火）；
• 軟密封管線球閥同時滿足 GB/T26482（API 607）。

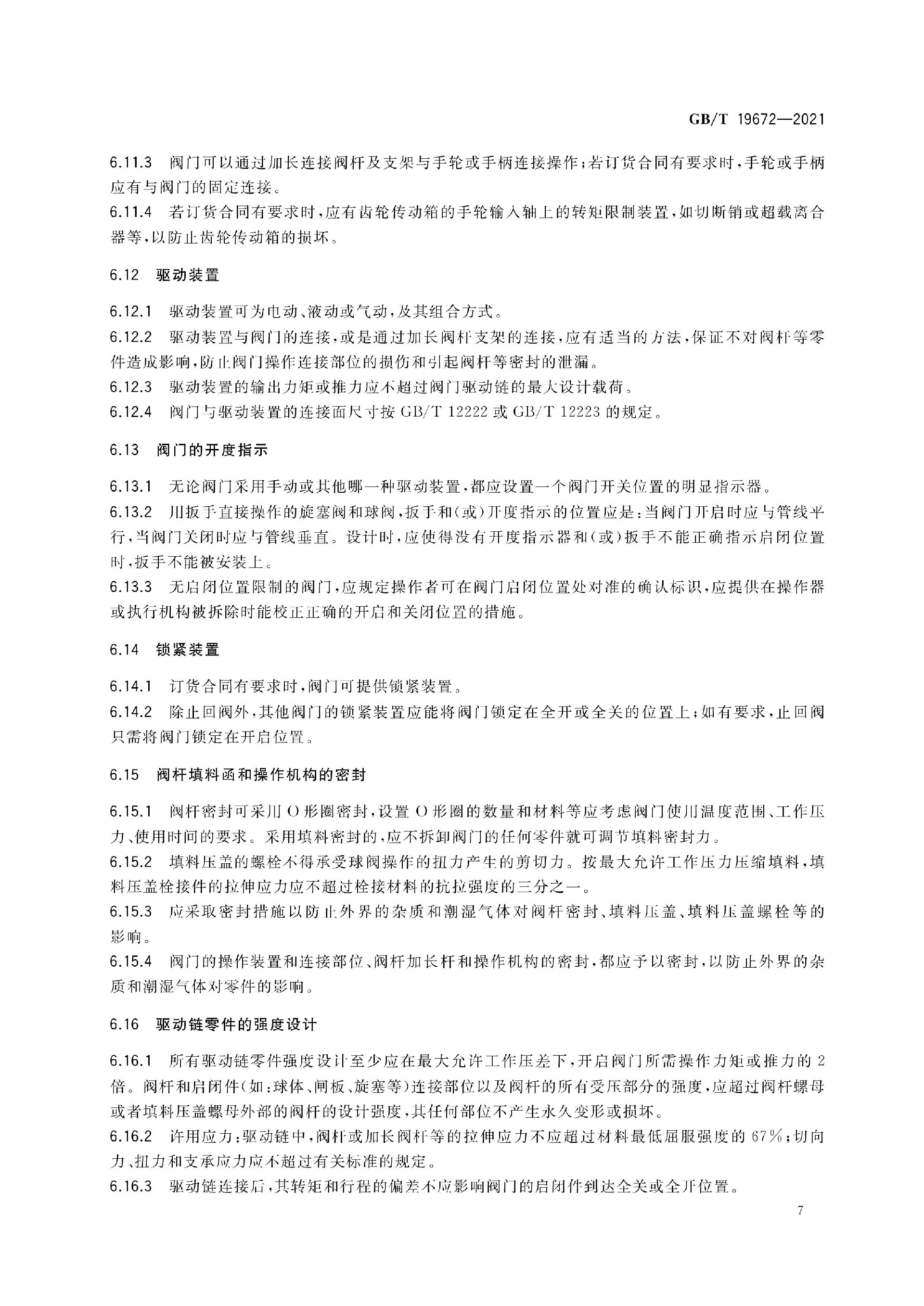

6. 操作與驅動

1. 手動操作帶減速機構，手輪最大操作力矩≤350N?m；
2. 電動 / 氣動執行器輸出扭矩≥閥門最大啟閉扭矩 1.5 倍安全余量；
3. 閥桿連接法蘭統一 ISO 5211；
4. 配備閥位機械指示，遠程閥位反饋接口預留。

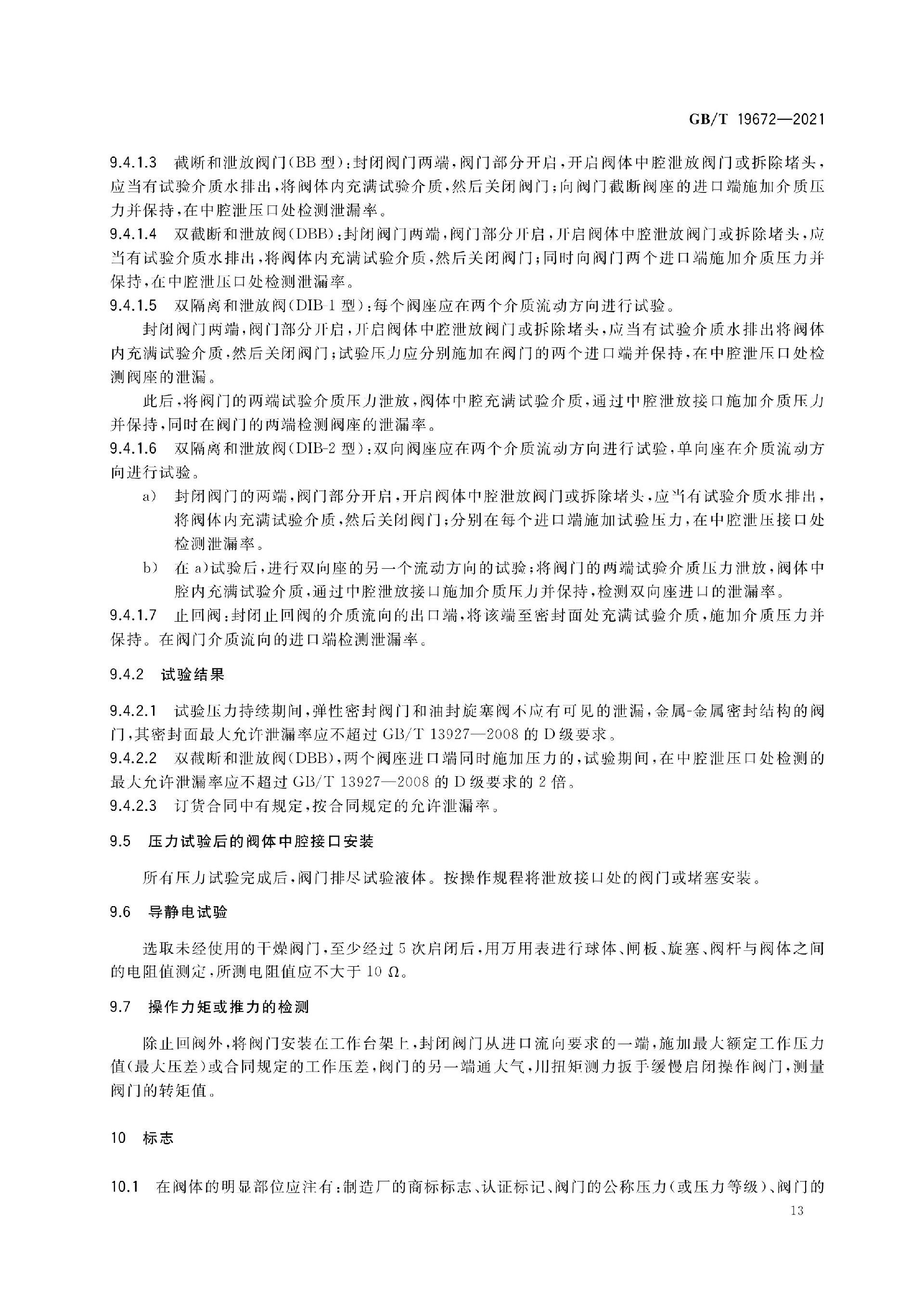

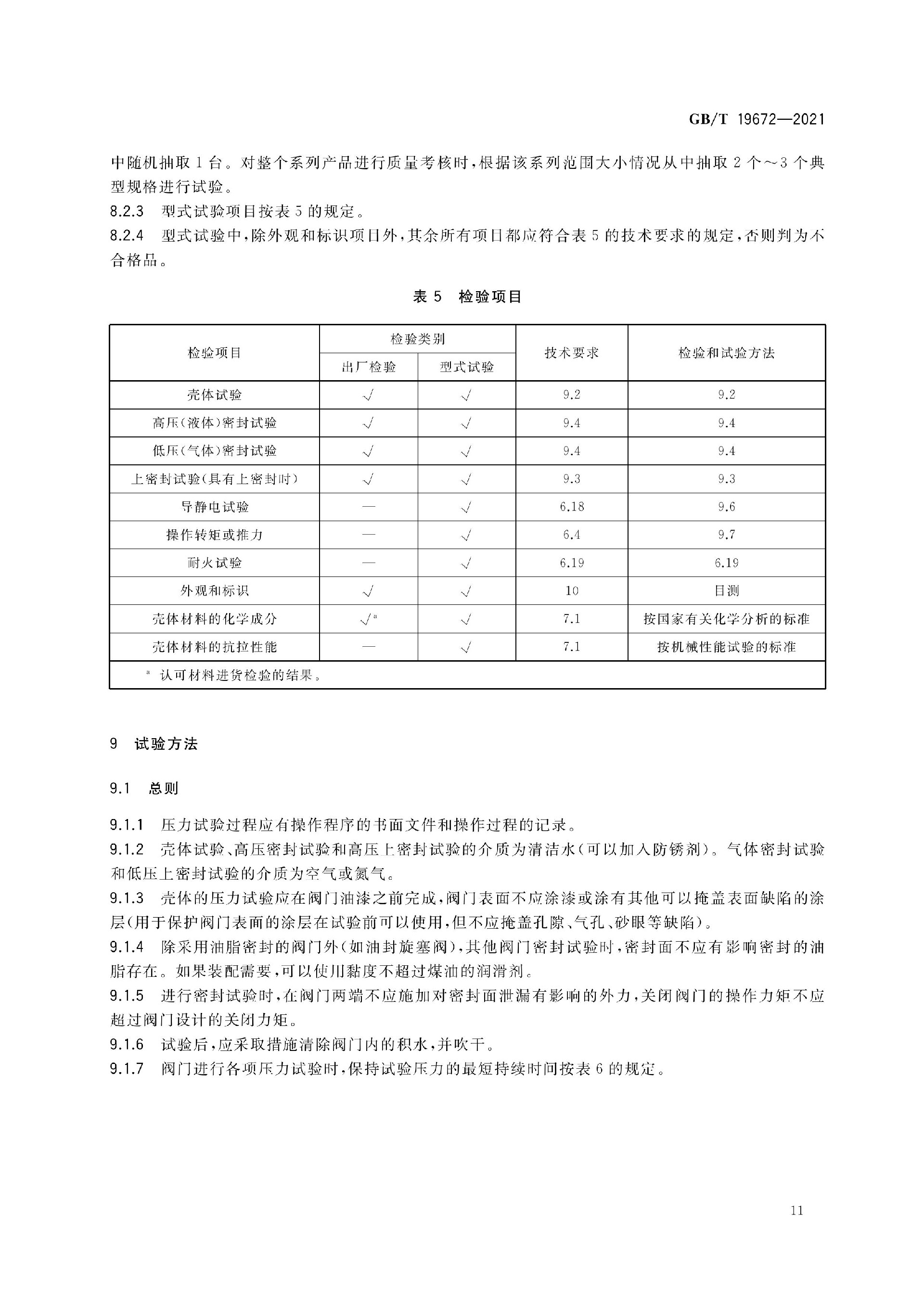

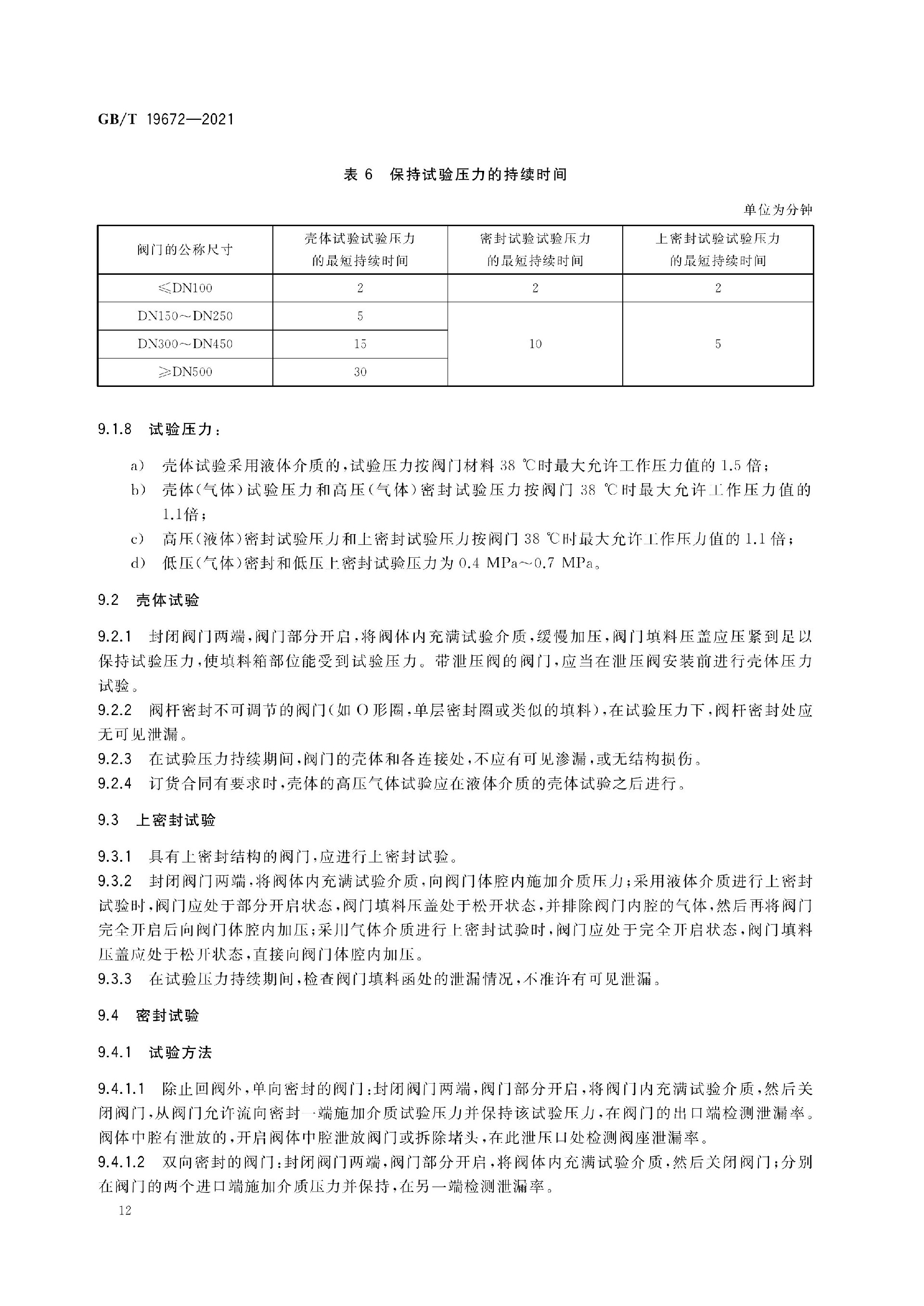

六、全套試驗規則（出廠 + 型式試驗）

1. 出廠逐臺必檢（每臺閥門）

1. 殼體強度試驗：1.5 倍公稱壓力水壓保壓，無滲漏、無永久變形；
2. 高壓水密封試驗：1.1PN，雙向閥座密封；
3. 低壓空氣密封試驗：0.4~0.7MPa，管線氣密封要求Rate A 零氣泡泄漏；
4. 上密封（閥桿填料）密封試驗；
5. 導靜電電阻檢測；
6. 全行程啟閉循環 3 次，無卡澀、扭矩穩定；
7. 外觀、尺寸、標識核查。

2. 型式試驗（新品改型、抽檢、認證）

• 耐火型式試驗；
• 低溫沖擊、材質光譜力學試驗；
• 耐久循環壽命試驗；
• DIB 雙隔離泄壓功能驗證；
• 焊縫無損檢測抽檢。

3. 試驗引用基礎標準

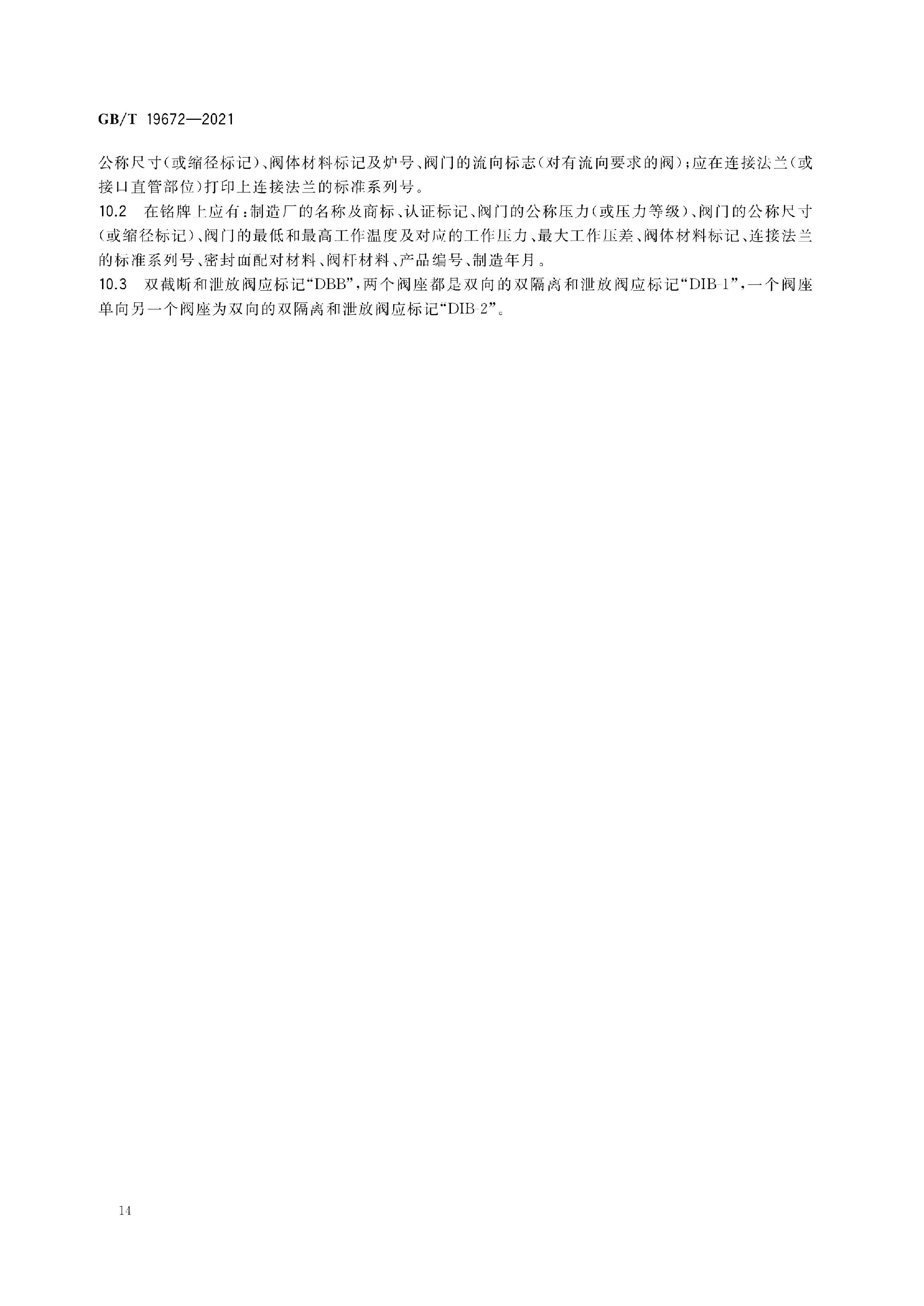

七、標識、銘牌與訂貨規范

1. 閥體永久鑄字：DN、PN/Class、流向、材質、爐號、通球標識；
2. 銘牌必須標注：本標準號 GB/T19672-2021、型號、溫度范圍、出廠編號、廠家；

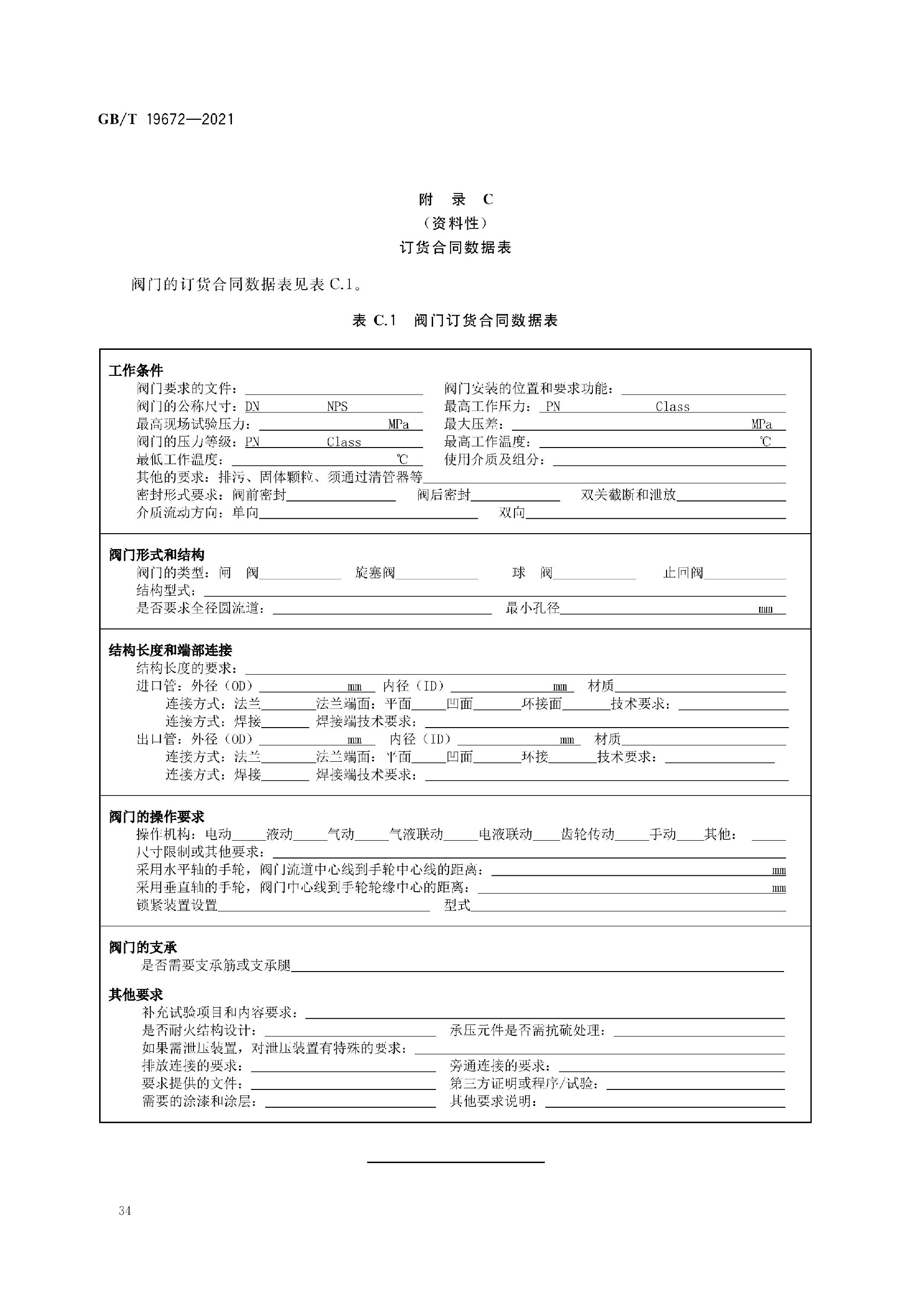

3. 訂貨必須注明：通球要求、DIB 結構、耐火、防靜電、低溫工況、埋地防腐、驅動類型。

八、管線球閥選用邏輯總結

1. 長輸天然氣 / 原油干線、壓氣站截?cái)嗲蜷y：必須執行 GB/T 19672-2021，配套固定球、全通徑、防火、防靜電、DIB；
2. 普通廠區工藝軟密封浮動球閥：執行 GB/T 12237-2021；
3. 高溫導熱油、蒸汽硬密封球閥：執行 GB/T 21385；
4. 出口海外油氣管線項目：同時滿足 GB/T19672 + API 6D。
