GB/T 21385-2008《金屬密封球閥》標準完整解讀
來源：www.uckeji.com作者：上海凱利科閥門有限公司更新時間：2026-07-08 05:07:41

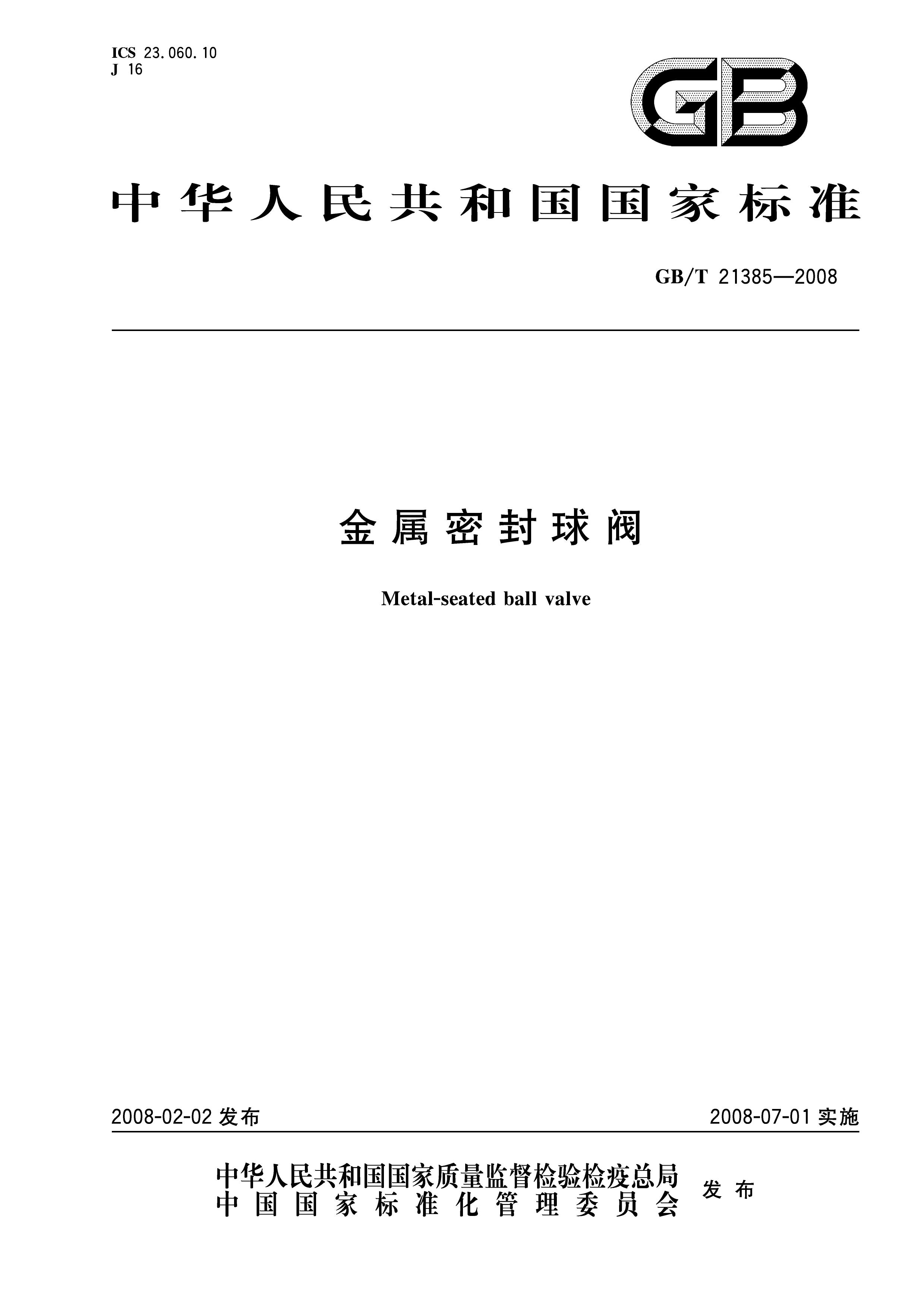

一、標準基礎信息
-
標準編號：GB/T 21385-2008（推薦性國標，現已被 GB/T 21385-2025 替代，新項目優先選用 2025 版，存量老項目仍可參考 2008）國家標準化管理委員會
-
發布 / 實施：2008-02-02 發布，2008-07-01 實施
-
歸口單位：全國閥門標準化技術委員會 SAC/TC188
-
核心定義：金屬對金屬密封副球閥（球體 + 閥座均為金屬密封面，區別于 GB/T12237 軟密封球閥）

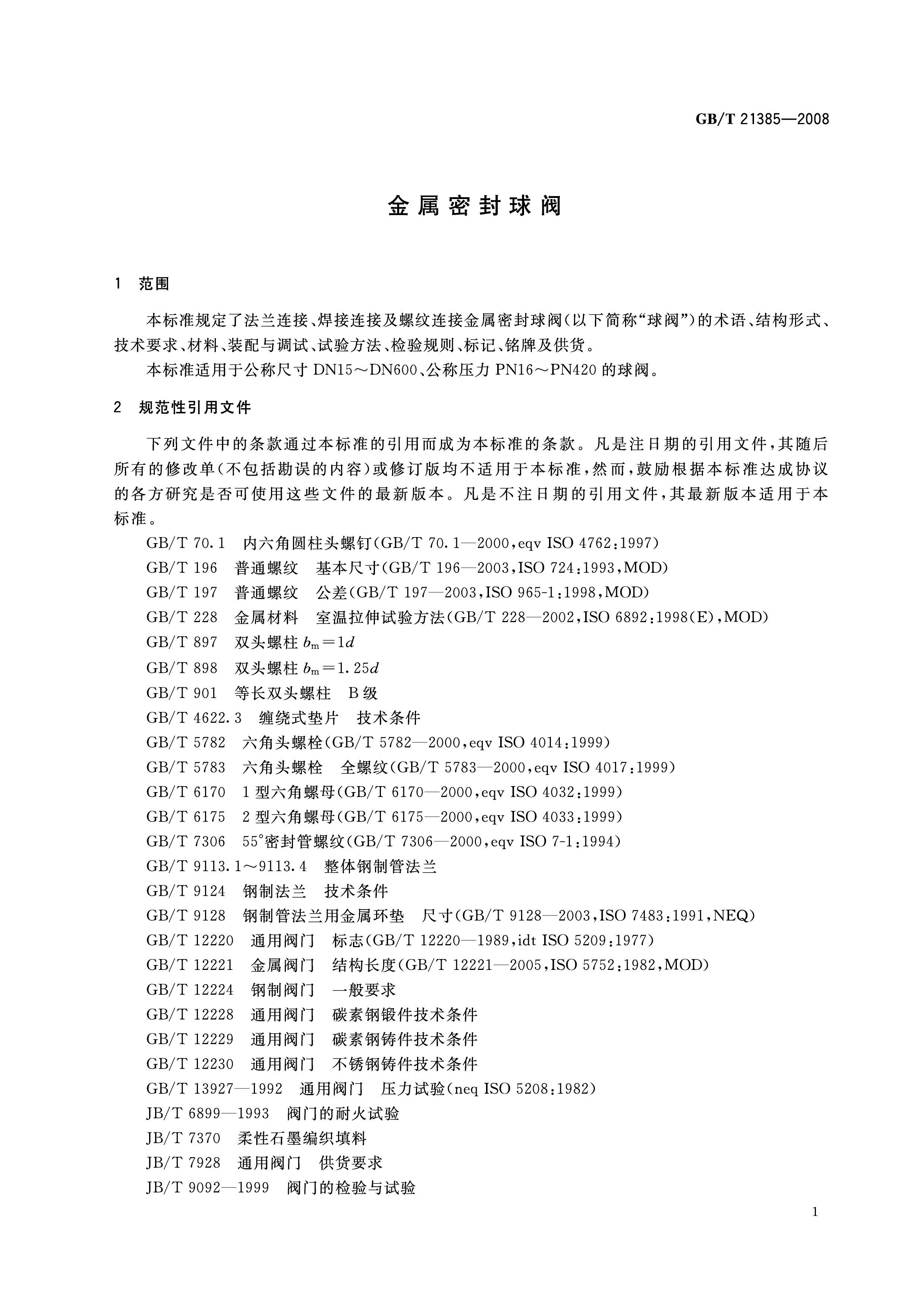

二、適用范圍
1. 規格參數
-
公稱通徑：DN15～DN600
-
公稱壓力：PN16～PN420（覆蓋中高壓、超高壓工況）
-
連接形式：法蘭、對焊、承插焊、螺紋連接
2. 適用結構
3. 適用工況
高溫蒸汽、導熱油、高溫油氣、煤粉、含顆粒介質、易燃易爆高溫介質（軟密封無法耐受 400℃以上，本標準硬密封可長期高溫）。
三、與 GB/T 12237-2021（軟密封球閥）核心區分
|
對比項 |
GB/T 21385-2008 |
GB/T 12237-2021 |
|
密封副 |
金屬 + 金屬硬密封 |
金屬球體 + 非金屬軟閥座 |
|
適用溫度 |
最高 550℃不銹鋼閥體 |
≤200℃（PTFE 類軟密封） |
|
壓力上限 |
PN420 超高壓 |
PN100 |
|
典型場景 |
電廠、導熱油、高溫渣油、煤粉 |
常溫油品、水、天然氣通用化工 |
|
耐火要求 |
自帶金屬密封，耐火性能天然優異 |
必須額外滿足 API607 耐火認證 |
四、標準核心章節技術要求
1. 壓力 - 溫度額定值
-
殼體溫壓等級執行 GB/T 12224；
-
閥桿填料、墊片等非金屬件會限制閥門最高使用溫度，銘牌溫壓值取最低限值；
-
閥體最小壁厚嚴格按 GB/T12224 計算，高壓 PN≥160 加厚殼體。
2. 外形與連接尺寸
-
結構長度：優先執行 GB/T 12221，也可按合同定制；
-
法蘭端：平面 / 突面法蘭 GB/T9113；
-
焊接端：對焊尺寸 GB/T12224；
-
螺紋端：55° 圓柱管螺紋 GB/T7306。
3. 流道結構
-
分為全通徑、縮徑兩種；流道內壁圓滑無臺階，減少介質沖刷；
-
DN15～DN200 常規浮動球；DN250 及以上大口徑強制固定球結構。
4. 材料要求
閥體、球體、閥座、閥桿材料引用系列閥門鍛件 / 鑄件標準：
-
碳鋼：GB/T12228 鍛件、GB/T12229 鑄件
-
不銹鋼：GB/T12230 不銹鋼鑄件
密封面可噴涂 Stellite 司太立硬質合金、鎳基合金等耐磨耐溫涂層，標準不指定材質牌號，由工況約定。
5. 防靜電（易燃易爆介質強制）
球閥必須設置導靜電結構，球體 — 閥桿 — 閥體導通總電阻 ≤10Ω；出廠逐臺檢測。
6. 裝配與調試
-
所有零件清潔無鐵屑、焊渣；密封配對研磨，保證金屬密封貼合；
-
空載、額定壓差下開關無卡澀，啟閉扭矩穩定；
-
雙向密封 / 單向密封需在閥體鑄出流向標識。

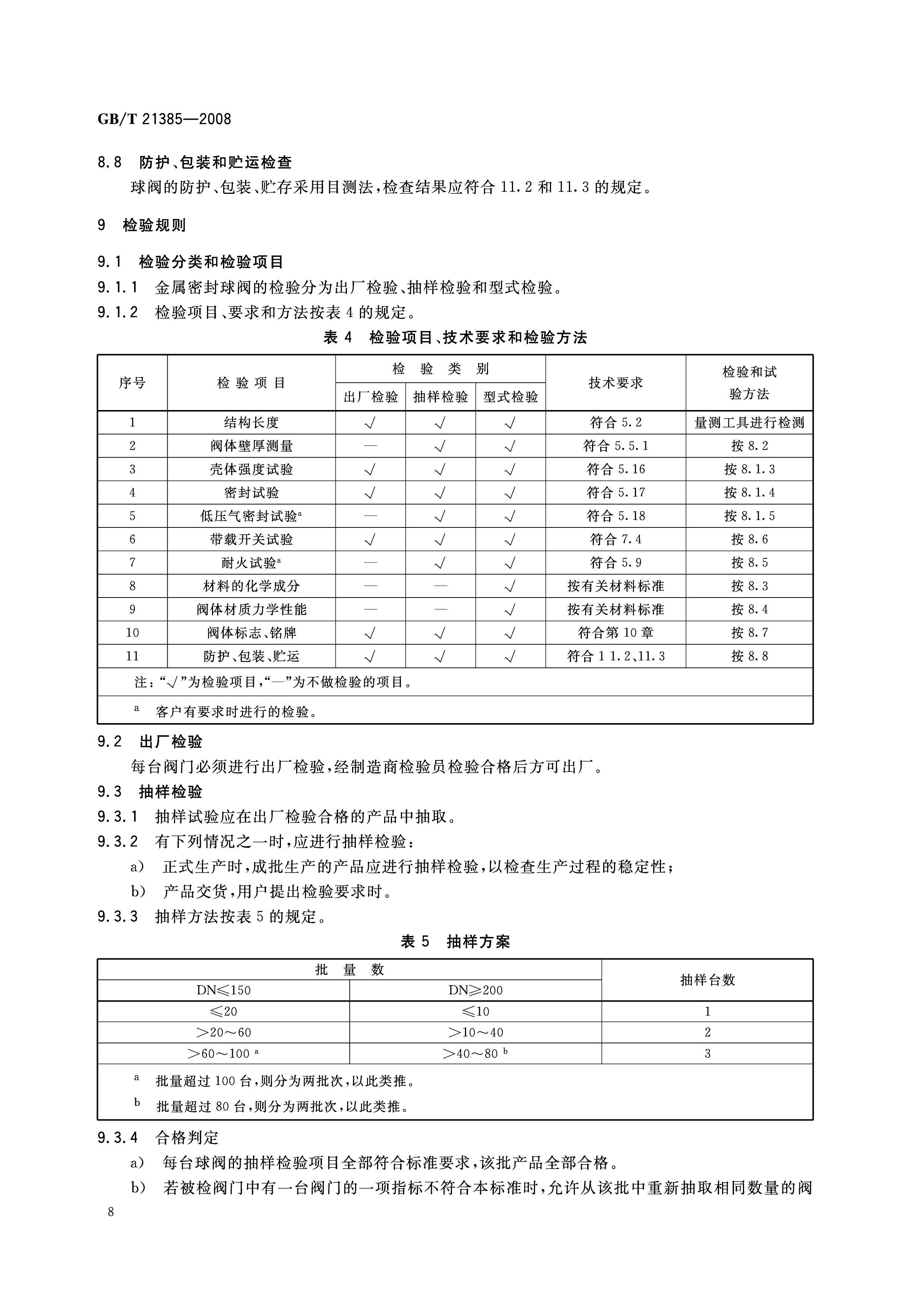

五、全套試驗方法（引用 GB/T13927 壓力試驗）
1. 出廠逐臺必檢項目
-
殼體強度試驗：試驗壓力 = 1.5PN，保壓無滲漏、無可見變形；
-
低壓氣密封試驗：0.4～0.7MPa 空氣，金屬密封允許微量滲漏（區別軟密封零氣泡 A 級）；
-
高壓液密封試驗：1.1PN 水壓，閥座外漏不超標；
-
功能啟閉試驗：最大壓差下連續開關 3 次，動作順暢；
-
導靜電電阻測試；
-
銘牌、外觀標識檢查。
2. 型式試驗（新品 / 改型 / 抽檢）額外項目
-
高壓氣體密封試驗；
-
耐火試驗（按 JB/T6899，合同要求時做）；
-
閥體材質拉伸、沖擊、硬度力學試驗；
-
材質光譜成分分析；
-
循環壽命耐久試驗。
六、標記、銘牌與供貨
-
閥體永久標識：DN、PN、流向箭頭、爐號、材質；
-
銘牌必備：標準號 GB/T21385、型號、介質溫度、出廠編號、廠家；
-
供貨附帶：材質報告、壓力試驗記錄、無損檢測報告（高壓工況）。
七、使用注意事項
-
新標準替代：2025 版 GB/T21385-2025 更新泄漏分級、耐火、循環壽命指標，新項目不再推薦 2008 舊版；
-
泄漏特性：金屬硬密封無法做到零氣泡 A 級密封，氫氣、高純?nèi)細鈭?chǎng)景需合同約定高精度研磨密封副；
-
配套執行器：閥桿連接法蘭通用 ISO5211。
